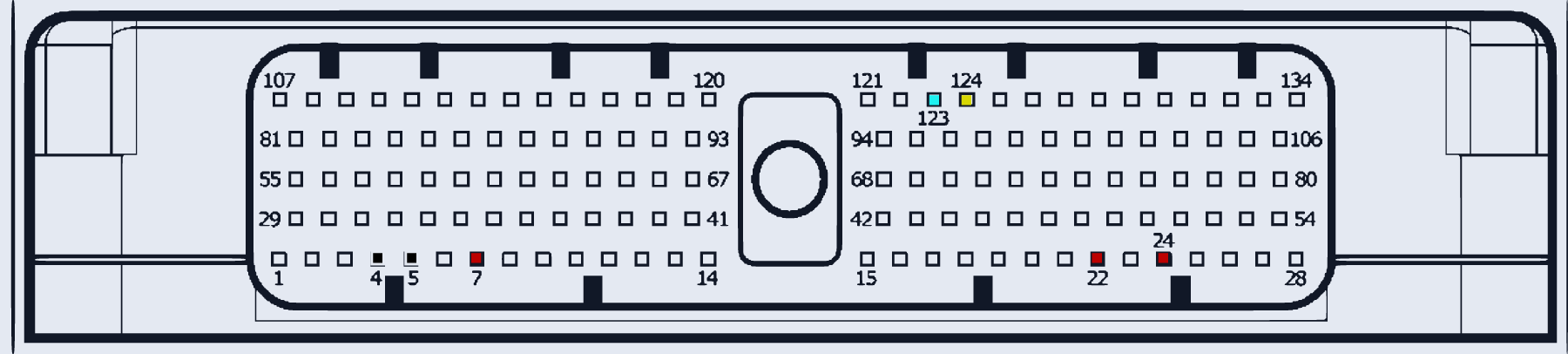

Bosch SH7055 (Jaguar S/XJ/XK 2003-2006)
SH7055_JAGUAR_SXJXK_2003_2006 · разъём T1
Ставился на: Jaguar: S-Type, XJ, XK
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 7, 22, 24 | |
| GND (масса) | 4, 5 | |
| CAN-Low | 123 | |
| CAN-High | 124 |
