Bosch SH7055 (Opel 1.7L Hybrid)

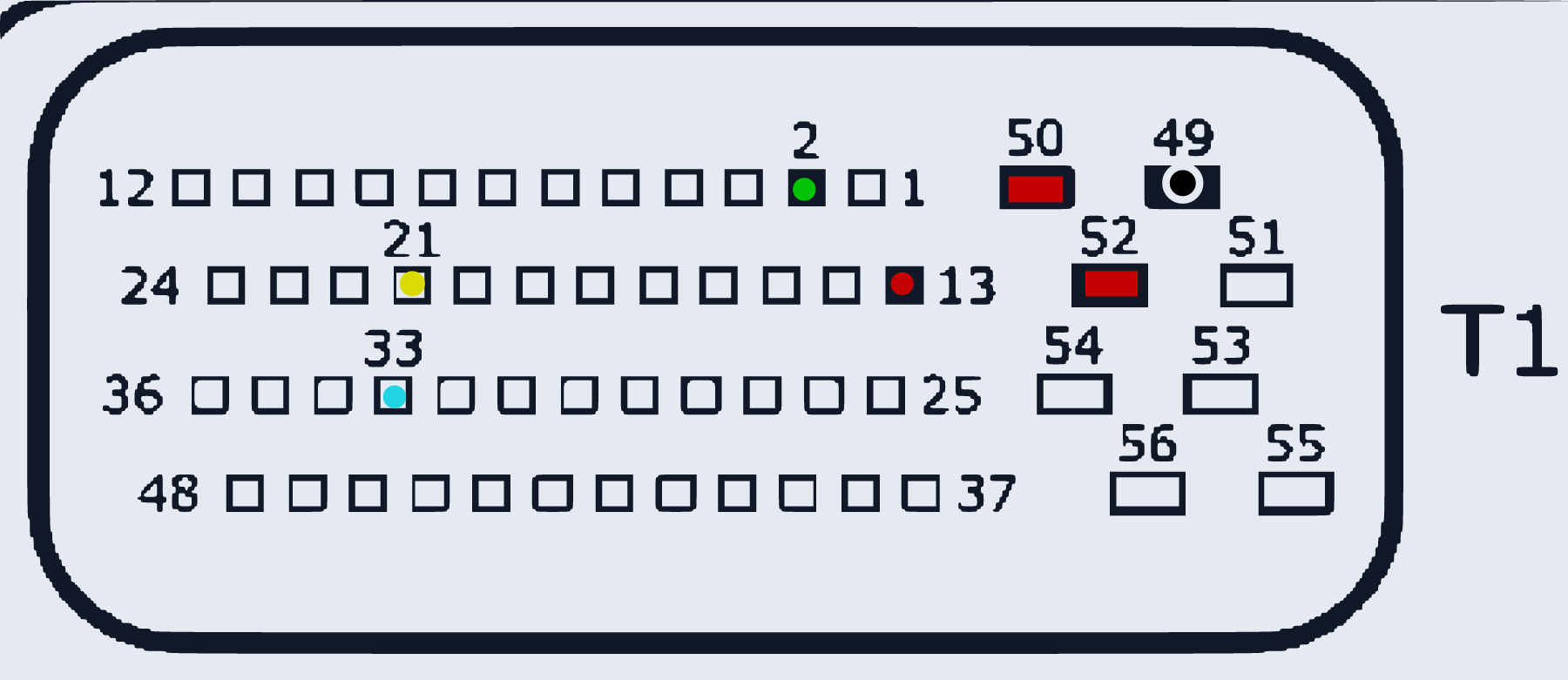

SH7055_HYBRID_OPEL · разъём T1
Ставился на: Opel
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:13, T1:50, T1:52 | |
| GND (масса) | T1:49 | |
| K-Line | T1:2 | не используется (Not used) |
| CAN-Low | T1:33 | |
| CAN-High | T1:21 |
