Scania EMS S7/S8/EMD1

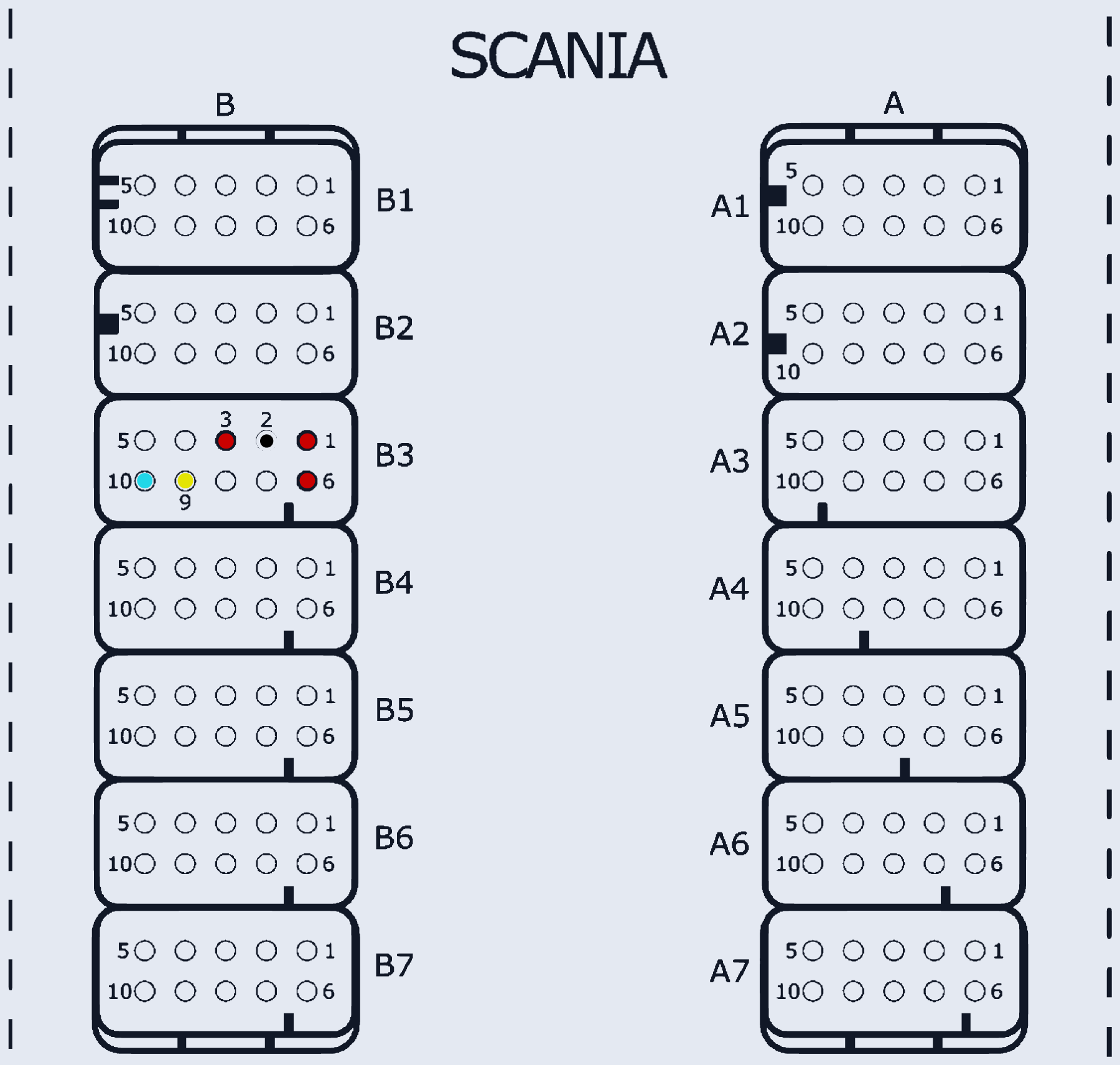

SCANIA_EMS_S7S8 · разъём A1-A7/B1-B7
Ставился на: Scania
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B3:1, B3:3, B3:6 | |
| GND (масса) | B3:2 | |
| CAN-Low | B3:10 | |
| CAN-High | B3:9 |
