RE5RO5A 0260550023 TCU (Nissan)

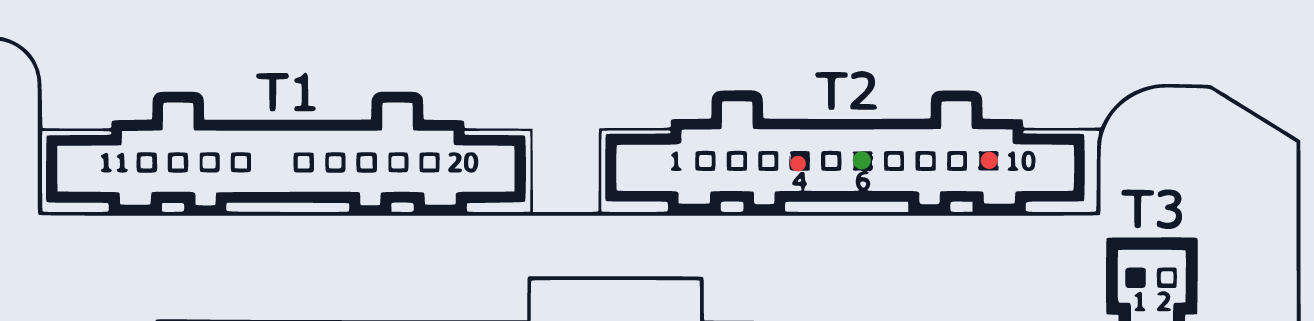

RE5RO5A_0260550023 · разъём T1/T2/T3
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:4, T2:10 | |
| GND (масса) | T3:1 | |
| K-line | T2:6 | |
| GPT1 (внутри платы) | внутри ТСU (пайка/зонд) | На задней стороне платы со вскрытой крышкой ТСU — нет отдельного номера пина на разъёме |
| GPT2 (внутри платы) | внутри ТСU (пайка/зонд) | На задней стороне платы со вскрытой крышкой ТСU, рядом с GPT1 |
