RE5RO5A 0260550002 TCU (Nissan)

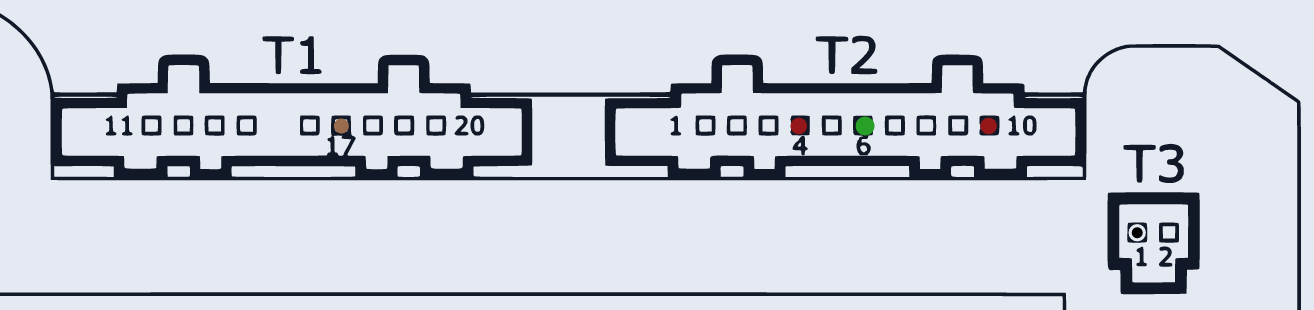

RE5RO5A_0260550002 · разъём T1/T2/T3
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:4, T2:10 | |
| GND (масса) | T3:1 | |
| K-line | T2:6 | |
| GPT (общий/generic) | T1:17 | |
| GPT2 (доп., внутри платы) | внутри ТСU (пайка/зонд) | Доступен либо со вскрытием крышки ТСU (Option 1/2 с открытой крышкой), либо без вскрытия через технологическое отверстие (Option 1 — лучший, Option 2) |
