RE5RO5A TCU (Nissan)

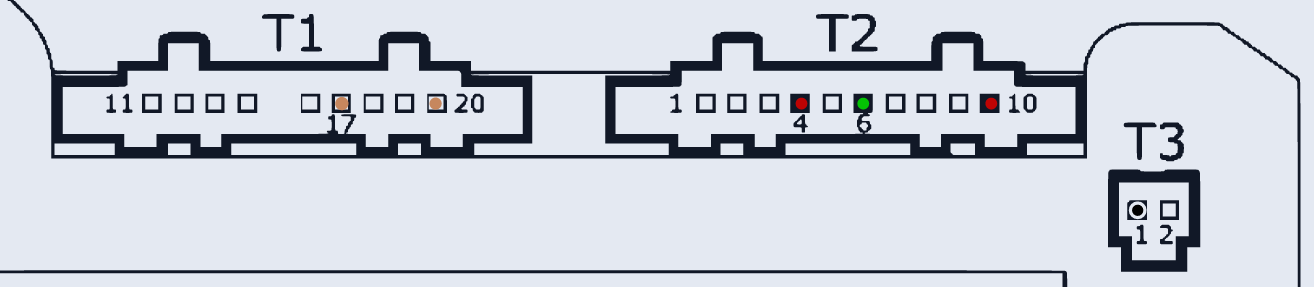

RE5RO5A · разъём T1/T2/T3
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:4, T2:10 | |
| GND (масса) | T3:1 | |
| K-line | T2:6 | |
| GPT (общий/generic) | T1:17, T1:20 | Connection version 1 (картинка). Version 2: GPT=T1:20,T2:1 — тот же физический разъём |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
