Toyota/Lexus R7F701xxx M15A-FXE

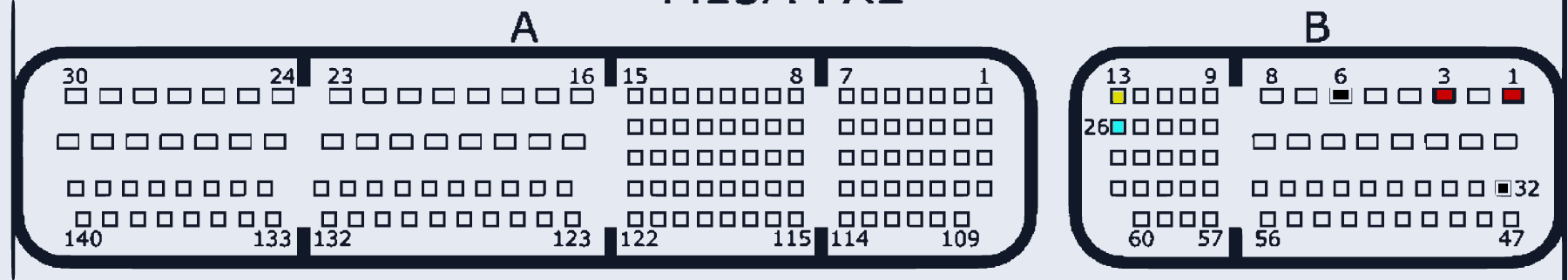

R7F701_M15AFXE · MCU R7F701xxx · разъём A/B
Ставился на: Lexus: LBX · Mazda: 2 · Toyota: Aqua, Aygo X, Sienta, Yaris, Yaris Cross
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:1, B:3 | |
| GND (масса) | B:6, B:32 | |
| CAN-Low | B:26 | |
| CAN-High | B:13 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
