⚠ Не проверено — сверьте перед использованием
Toyota R7F701xxx LC7x 2.8TD (1GD-FTV)

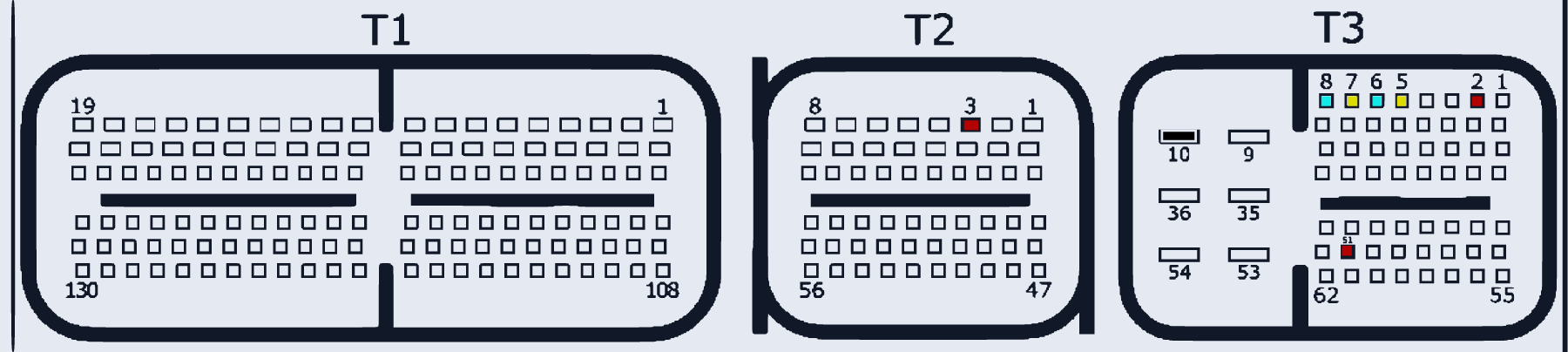

R7F701_LC7X · MCU R7F701xxx · разъём T1/T2/T3
Ставился на: Lexus · Toyota: Land Cruiser 70
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:3, T3:2, T3:51 | |
| GND (масса) | T3:10 | |
| CAN-Low | T3:8, T3:6 | Два дублирующих CAN-L пина (двойная CAN-шина) |
| CAN-High | T3:7, T3:5 | Два дублирующих CAN-H пина (двойная CAN-шина) |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
