Toyota/Lexus R7F701xxx LC300/LX500d 3.3TD (F33A-FTV)

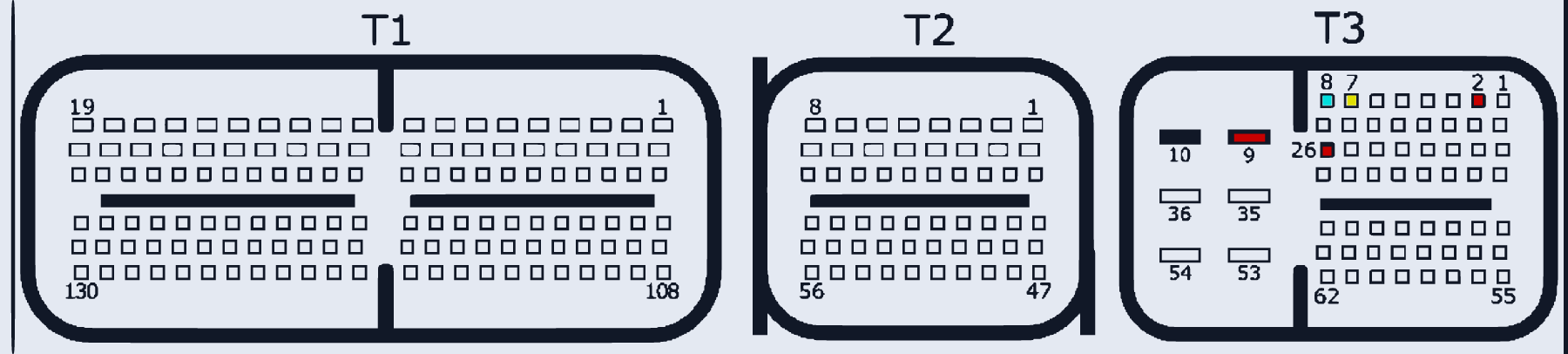

R7F701_LC300_LX500D · MCU R7F701xxx · разъём T1/T2/T3
Ставился на: Lexus: LX · Toyota: Land Cruiser
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:2, T3:9, T3:26 | |
| GND (масса) | T3:10 | |
| CAN-Low | T3:8 | |
| CAN-High | T3:7 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
