Toyota R7F701xxx LC150/HIACE/HILUX/REVO/FORTUNER 2.4TD, 2.8TD (1GD-FTV/2GD-FTV/AC60F)

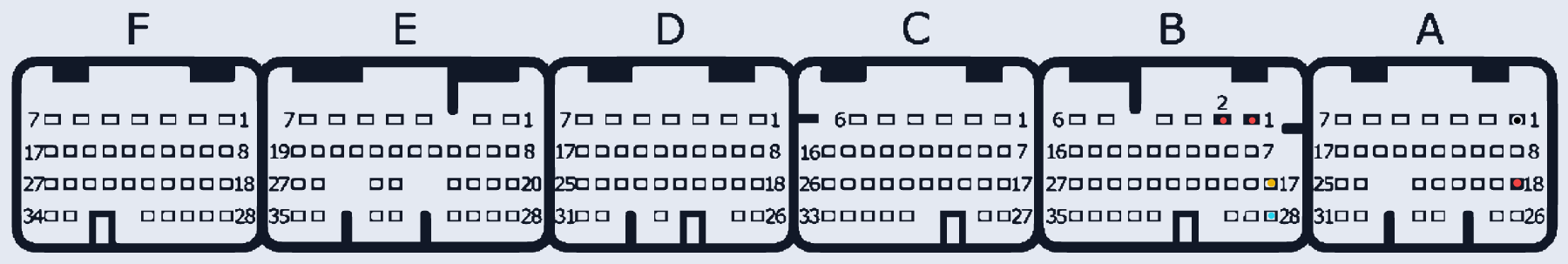

R7F701_LC150_HIACE_HILUX_REVO_FORTUNER · MCU R7F701xxx · разъём F/E/D/C/B/A
Ставился на: Lexus · Toyota: Fortuner, Hiace, Hilux, Land Cruiser Prado
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:18, B:1, B:2 | |
| GND (масса) | A:1 | |
| CAN-Low | B:28 | |
| CAN-High | B:17 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
