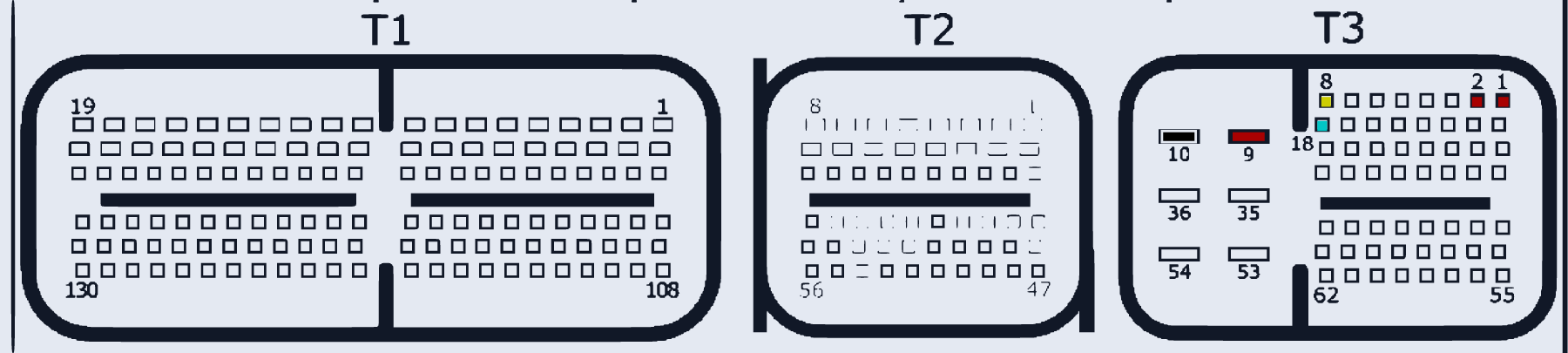

Toyota/Lexus R7F701xxx A25A-FKS/A25A-FXS/G16E-GTS/M15A-FKS/M20A-FKS
R7F701_A25A_G16E_M15A_M20A · MCU R7F701xxx · разъём T1/T2/T3
Ставился на: Lexus: ES, LM, NX, RX, UX · Mazda: CX-50 · Suzuki: Across, Landy · Toyota: Alphard, Auris, Avalon, C-HR, Camry, Corolla, Corolla Cross, Crown, Grand Highlander, Harrier, Highlander, Innova, Noah, RAV4, Sienna, Sienta, Vellfire, Venza, Voxy, Yaris, Yaris Cross
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:1, T3:2, T3:9 | |
| GND (масса) | T3:10 | |
| CAN-Low | T3:18 | |
| CAN-High | T3:8 |
