PSG16 (Opel)

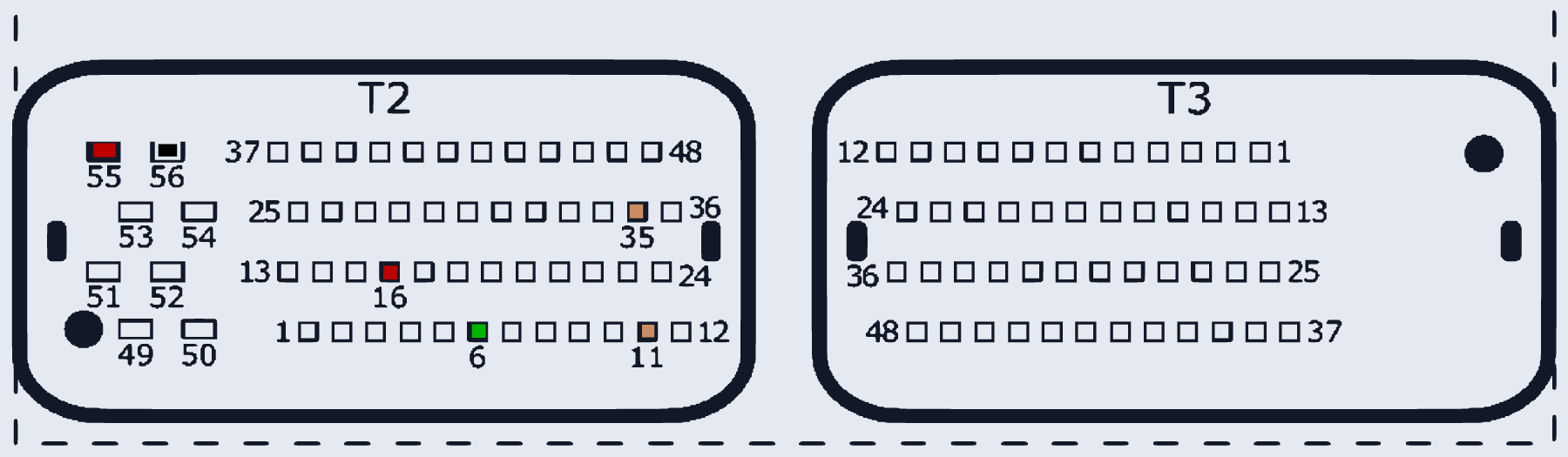

PSG16 · разъём T1/T2/T3
Ставился на: Opel
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:55, T2:16 | |
| GND (масса) | T2:56 | |
| K-line | T2:6 | |
| GPT (общий/generic) | T2:11, T2:35 | Connection version 1 (картинка). Version 2: GPT=T2:46,34. Version 3: GPT=T2:34,35 (и +12V=T2:55,53,16 — доп. пин 53) — тот же физический разъём во всех версиях |
