PSA SID208 (Peugeot, Citroen)

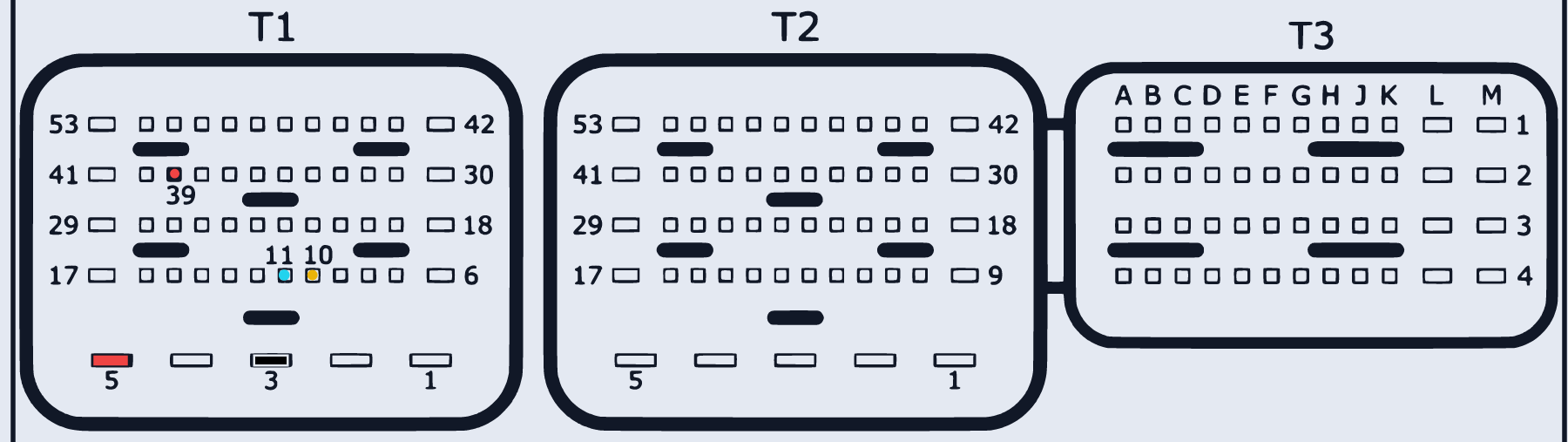

PSA_SID208 · разъём T1/T2/T3
Ставился на: Citroen · Peugeot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:5, T1:39 | |
| GND (масса) | T1:3 | |
| CAN-Low | T1:11 | |
| CAN-High | T1:10 | |
| BSL (перевод в режим разблокировки) | резисторы 1 кОм по схеме на плате | Для разблокировки ЭБУ требуется перевод в BSL режим — впаять резисторы согласно схеме на плате (см. фото в источнике) |
