PSA DCU102 (Peugeot, Citroen)

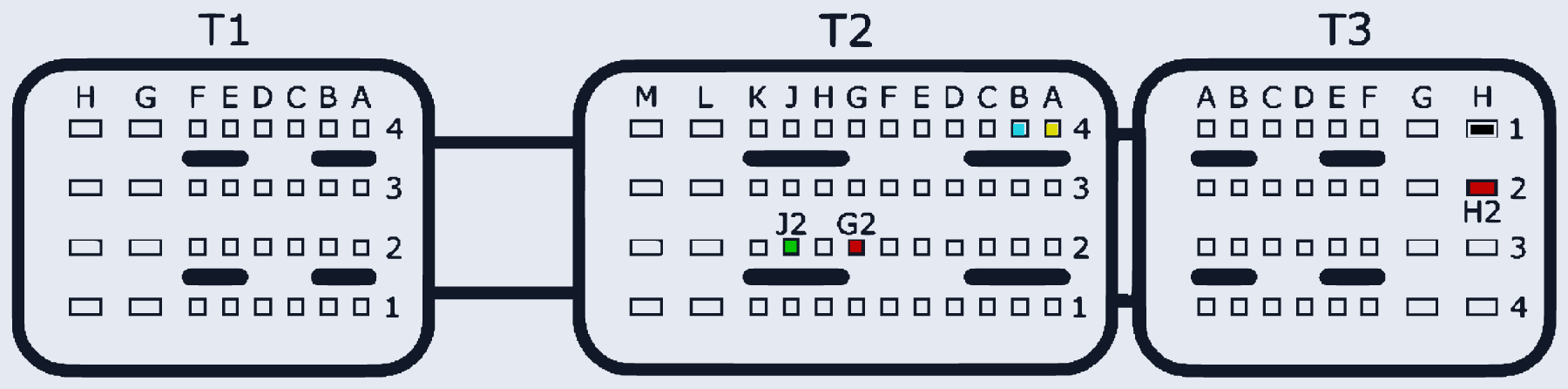

PSA_DCU102 · разъём T1/T2/T3
Ставился на: Citroen · Peugeot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:H2, T2:G2 | |
| GND (масса) | T3:H1 | |
| K-Line | T2:J2 | |
| CAN-Low | T2:B4 | |
| CAN-High | T2:A4 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
