Denso SH72531 (Nissan)

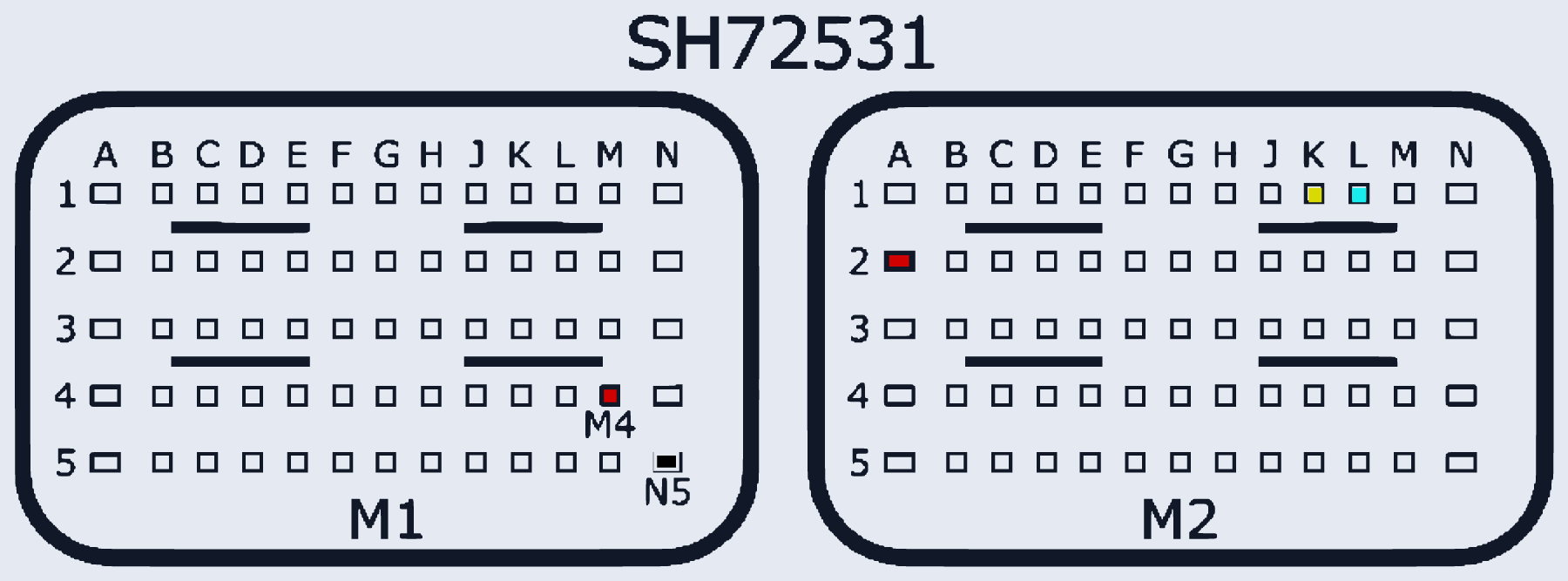

NISSAN_SH72531_M1M2 · MCU SH72531 · разъём M1/M2
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M1:M4, M2:A2 | |
| GND (масса) | M1:N5 | |
| CAN-Low | M2:L1 | |
| CAN-High | M2:K1 |
