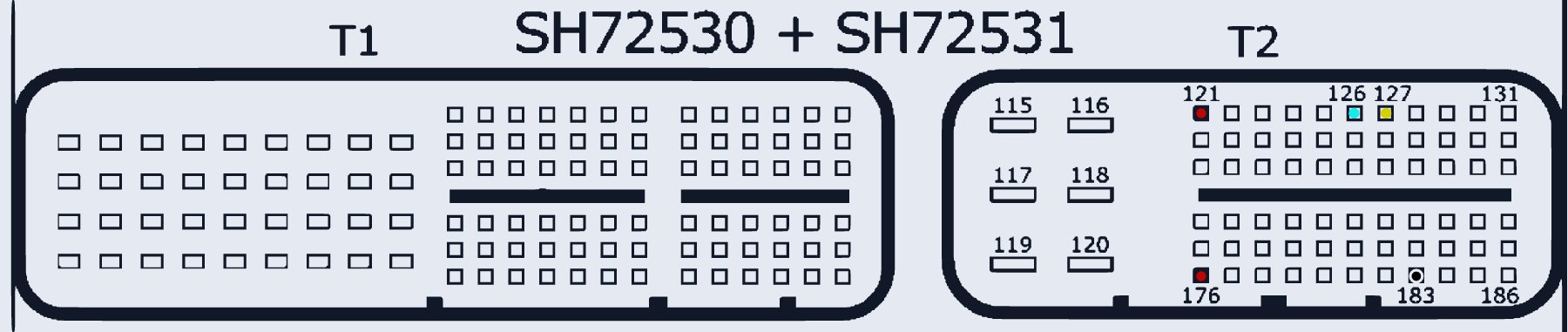

Denso SH72530/SH72531 (Nissan)
NISSAN_SH72530_SH72531_T1T2 · MCU SH72530/SH72531 · разъём T1/T2
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:121, T2:176 | |
| GND (масса) | T2:183 | |
| CAN-Low | T2:126 | |
| CAN-High | T2:127 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
