Delphi MT95.1/PDCU (Changan 3600010-PD05/PD08, CAN-FD)

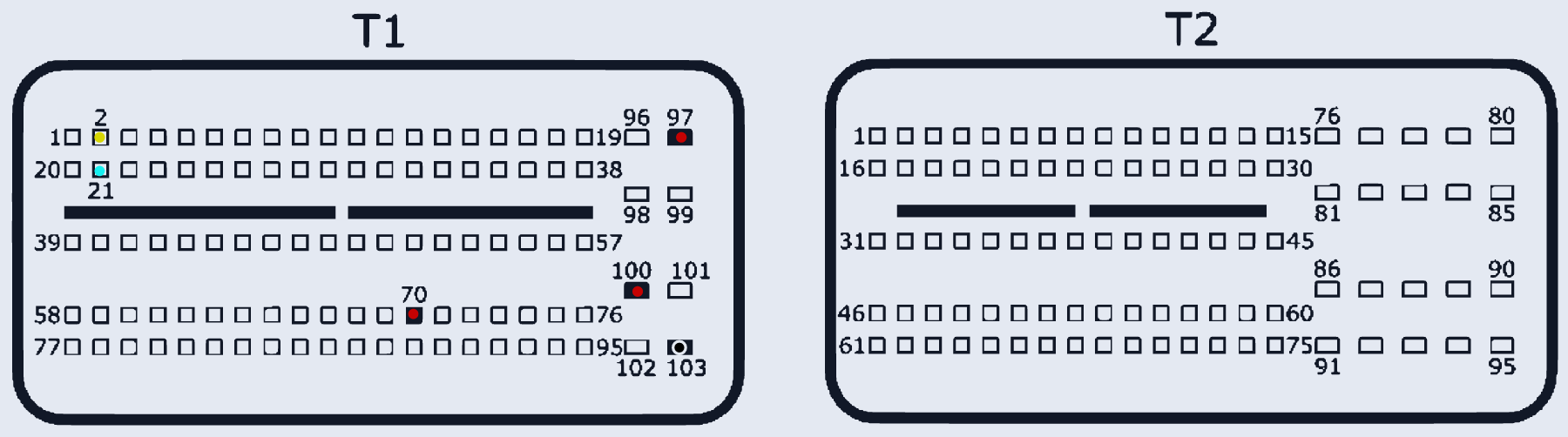

MT95_1_PDCU_CHANGAN · разъём T1/T2
Ставился на: Changan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:70, T1:97, T1:100 | |
| GND (масса) | T1:103 | |
| CAN-Low | T1:21 | CAN-FD |
| CAN-High | T1:2 | CAN-FD |
