Delphi MT80 (China)

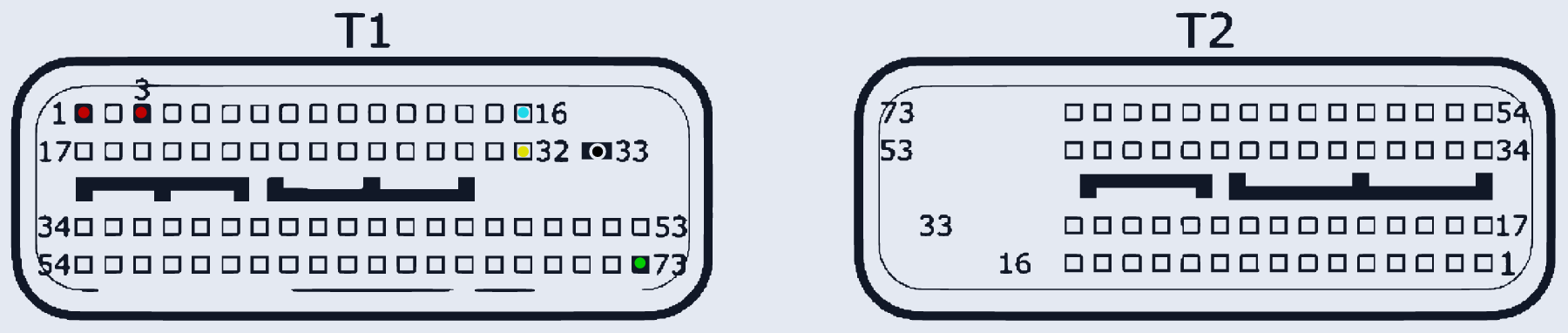

MT80 · разъём T1/T2
Ставился на: Geely · Great Wall
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1, T1:3 | |
| GND (масса) | T1:33 | |
| K-Line | T1:73 | |
| CAN-Low | T1:16 | |
| CAN-High | T1:32 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
