Delphi MT62.3 (Chery PHEV)

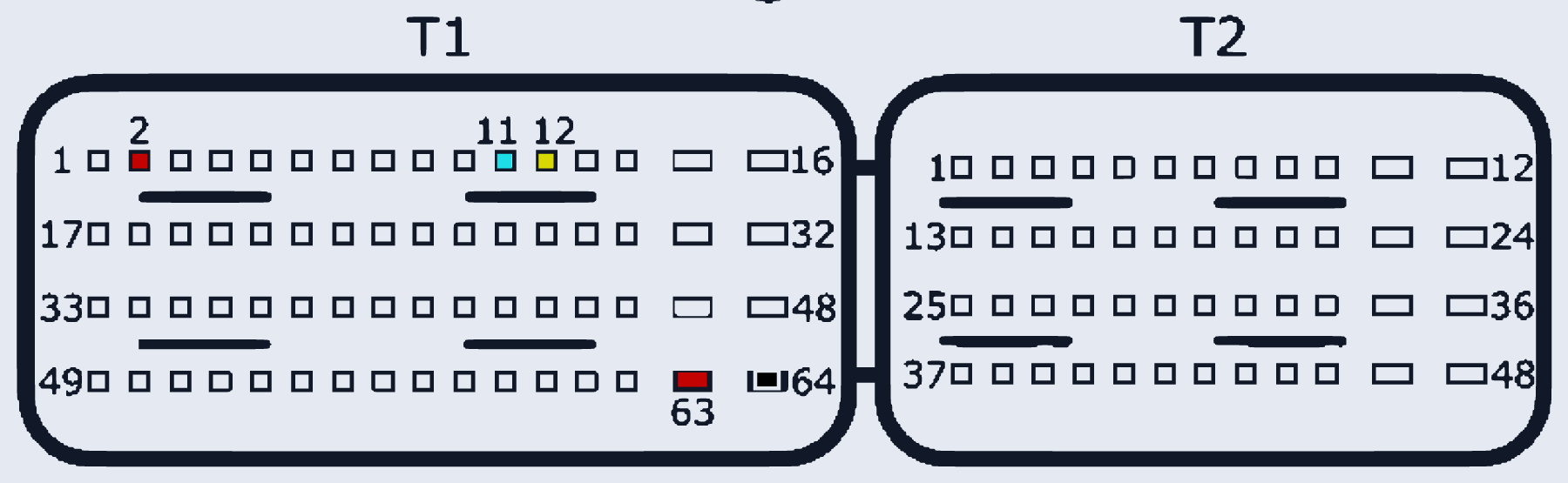

MT62_3_CHERY_PHEV · разъём T1/T2 (Reading)
Ставился на: Chery
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:2, T1:63 | |
| GND (масса) | T1:64 | |
| CAN-Low (Reading) | T1:11 | при чтении (Reading) |
| CAN-High (Reading) | T1:12 | при чтении (Reading) |
| CAN-Low (Identification/Writing, CAN-FD) | T2:13 | при идентификации/записи, требуется адаптер с поддержкой CAN-FD |
| CAN-High (Identification/Writing, CAN-FD) | T2:1 | при идентификации/записи, требуется адаптер с поддержкой CAN-FD |
