Delphi MT62.3

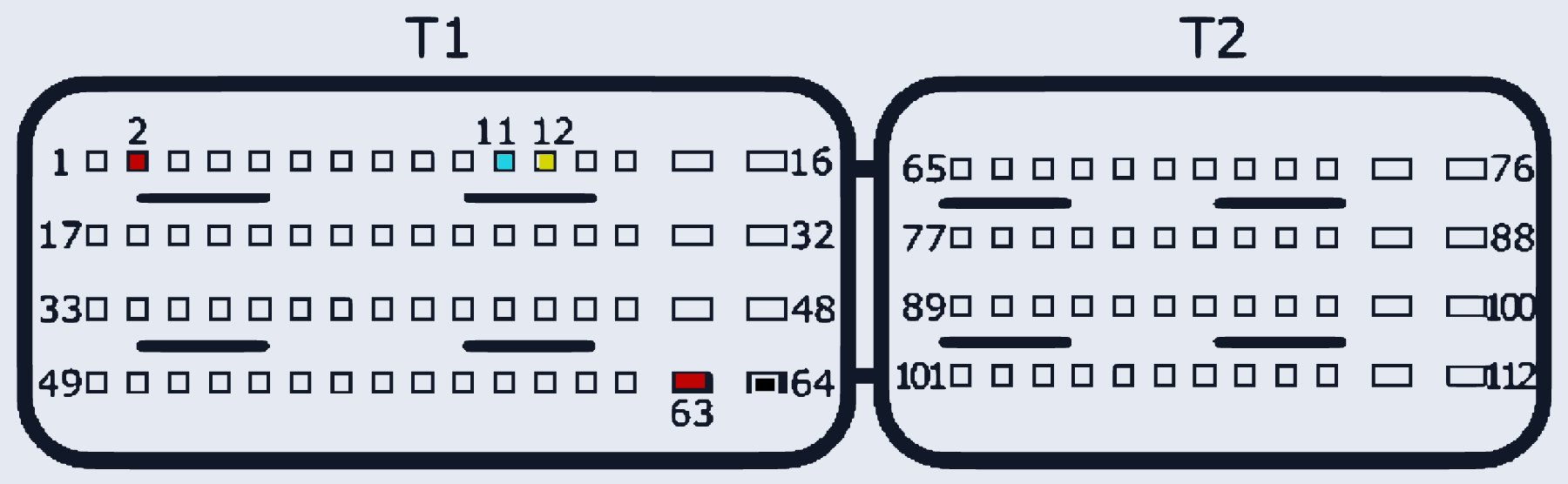

MT62_3 · разъём T1/T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:2, T1:63 | |
| GND (масса) | T1:64 | |
| CAN-Low | T1:11 | |
| CAN-High | T1:12 |
