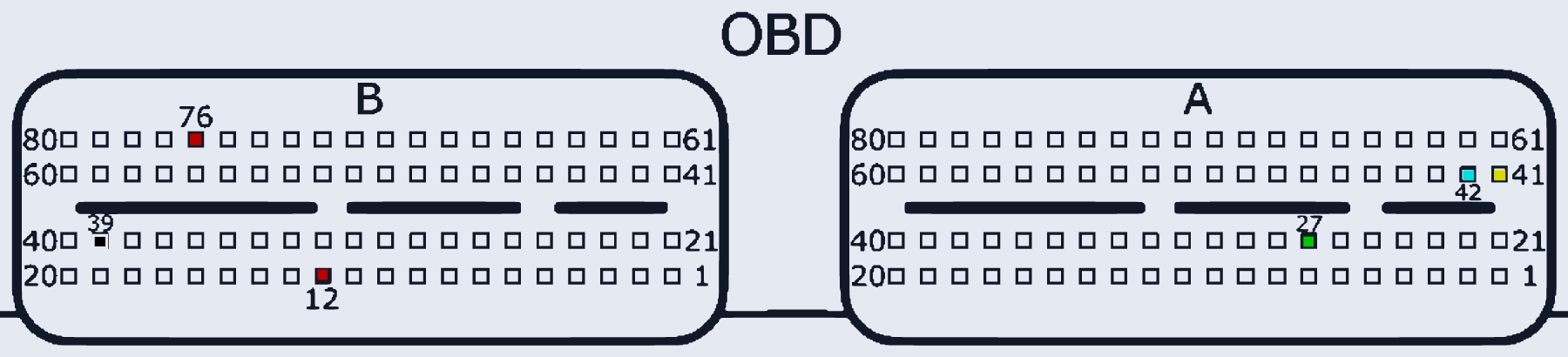

Delphi MT38 (KIA, Hyundai, OBD)
MT38_OBD · разъём A/B
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:76, B:12 | |
| GND (масса) | B:39 | |
| K-Line | A:27 | |
| CAN-Low | A:42 | |
| CAN-High | A:41 |
