Mitsubishi Xpander (MH8611F)

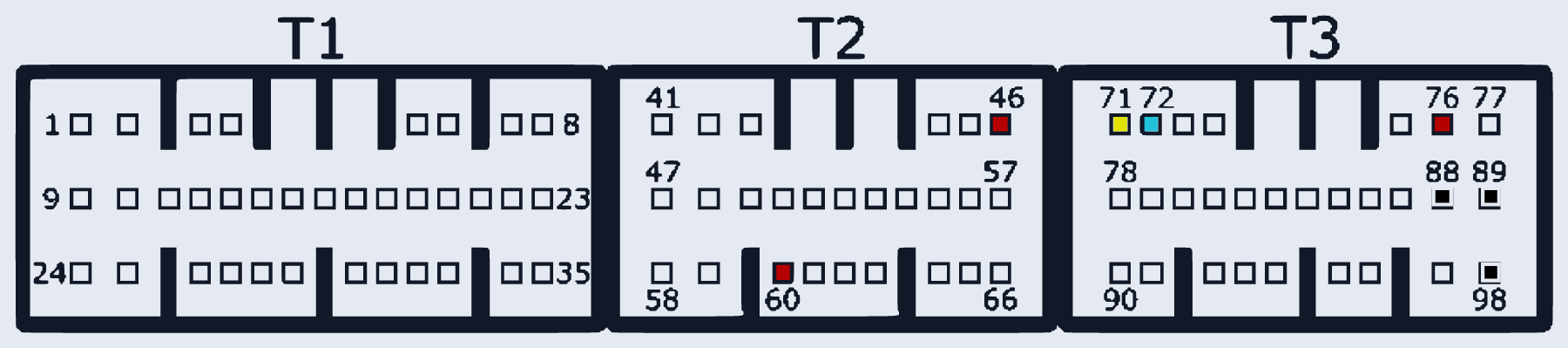

MITSUBISHI_XPANDER · MCU MH8611F · разъём T1
Ставился на: Mitsubishi: Xpander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:46, T2:60, T3:76 | |
| GND (масса) | T3:88, T3:89, T3:98 | |
| CAN-Low | T3:72 | |
| CAN-High | T3:71 |
