Denso SH72543 (Mitsubishi/Subaru)

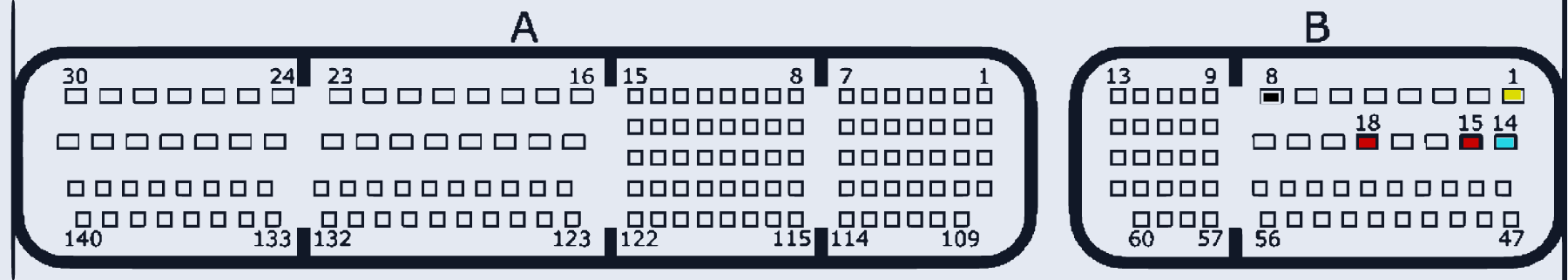

MITSUBISHI_SH72543 · разъём A
Ставился на: Mitsubishi · Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:15, B:18 | |
| GND (масса) | B:8 | |
| CAN-Low | B:14 | |
| CAN-High | B:1 |
