Mitsubishi SH7058

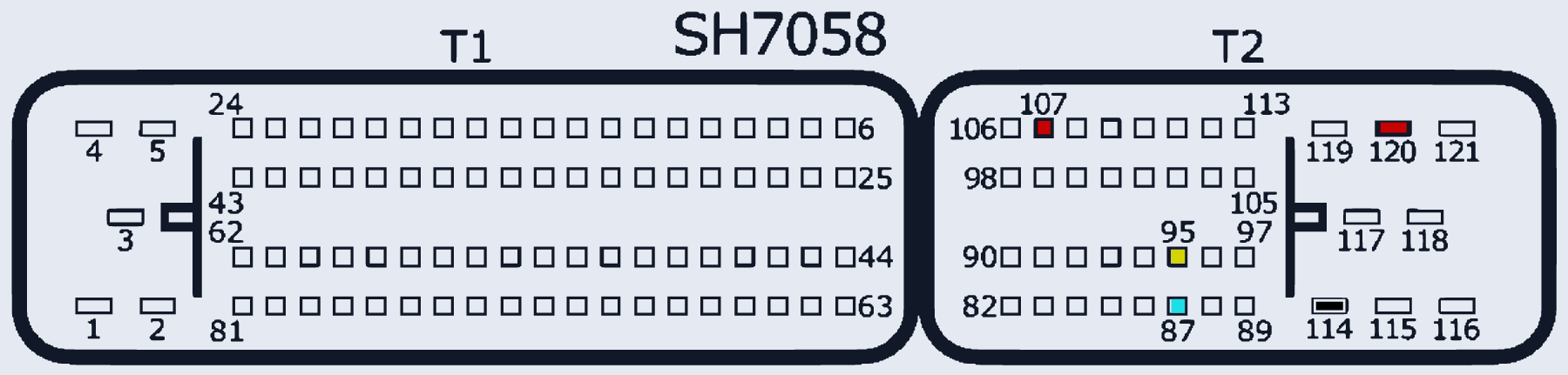

MITSUBISHI_SH7058 · разъём T1
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:107, T2:120 | |
| GND (масса) | T2:114 | |
| CAN-Low | T2:87 | |
| CAN-High | T2:95 |
