Mitsubishi Pajero Sport (MH8115F)

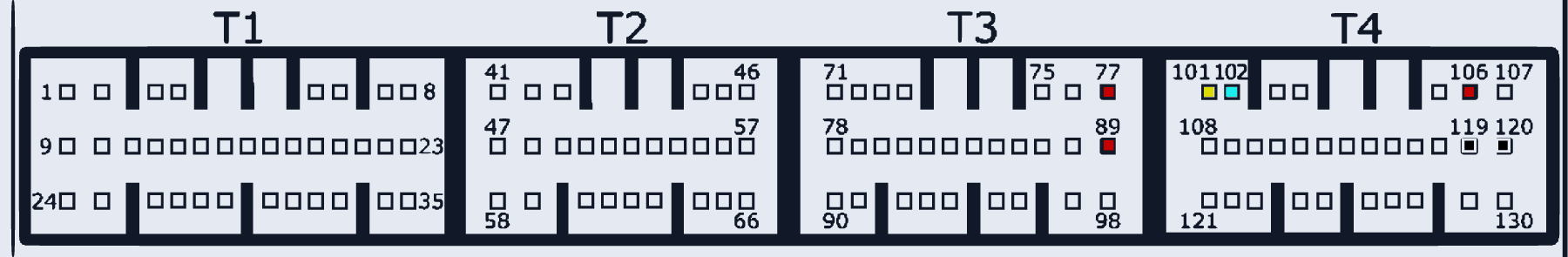

MITSUBISHI_PAJERO_SPORT_MH8115F · MCU MH8115F · разъём T1
Ставился на: Mitsubishi: Pajero Sport
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:77, T3:89, T4:106 | |
| GND (масса) | T4:119, T4:120 | |
| CAN-Low | T4:102 | |
| CAN-High | T4:101 | |
| +12V (Vpp) | T3:76 | |
| K-Line | T3:75 | Not used |
