Mitsubishi Pajero Sport (MH8106F)

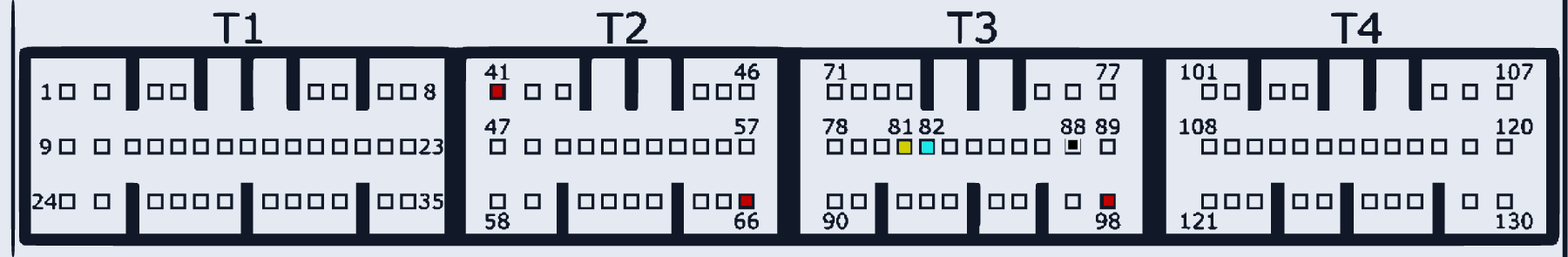

MITSUBISHI_PAJERO_SPORT_MH8106F · MCU MH8106F · разъём T1
Ставился на: Mitsubishi: Pajero Sport
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:41, T2:66, T3:98 | |
| GND (масса) | T3:88 | |
| CAN-Low | T3:82 | |
| CAN-High | T3:81 |
