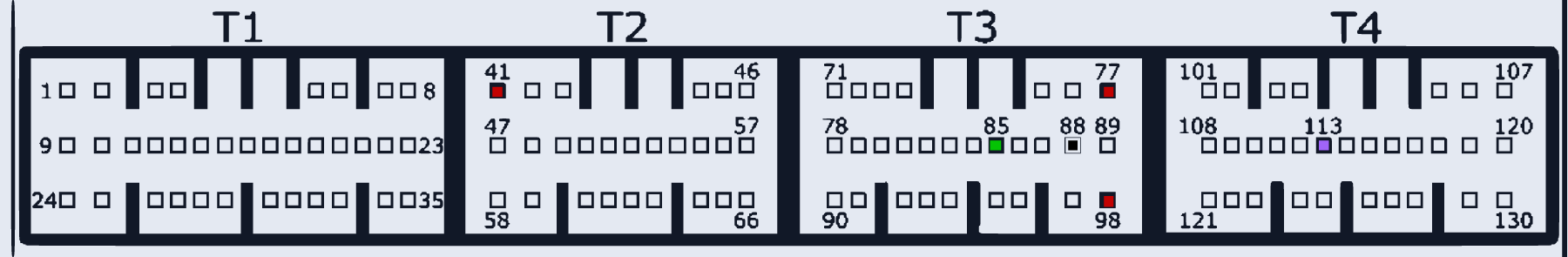

Mitsubishi Pajero 3.0-3.8L MH8302F
MITSUBISHI_PAJERO_MH8302F · разъём T1
Ставился на: Mitsubishi: Pajero
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:41, T3:77, T3:98 | |
| GND (масса) | T3:88 | |
| Vpp | T4:113 | |
| K-Line | T3:85 |
