Mitsubishi Pajero (MH8302F/MH8304F)

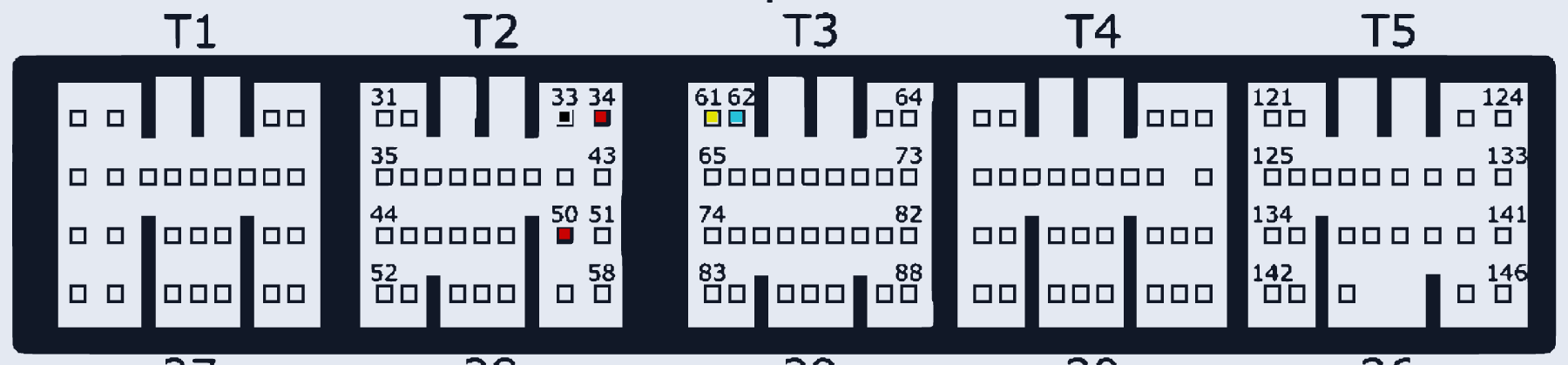

MITSUBISHI_PAJERO · MCU MH8302F/MH8304F · разъём T1
Ставился на: Mitsubishi: Pajero
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:34, T2:50 | |
| GND (масса) | T2:33 | |
| CAN-Low | T3:62 | |
| CAN-High | T3:61 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
