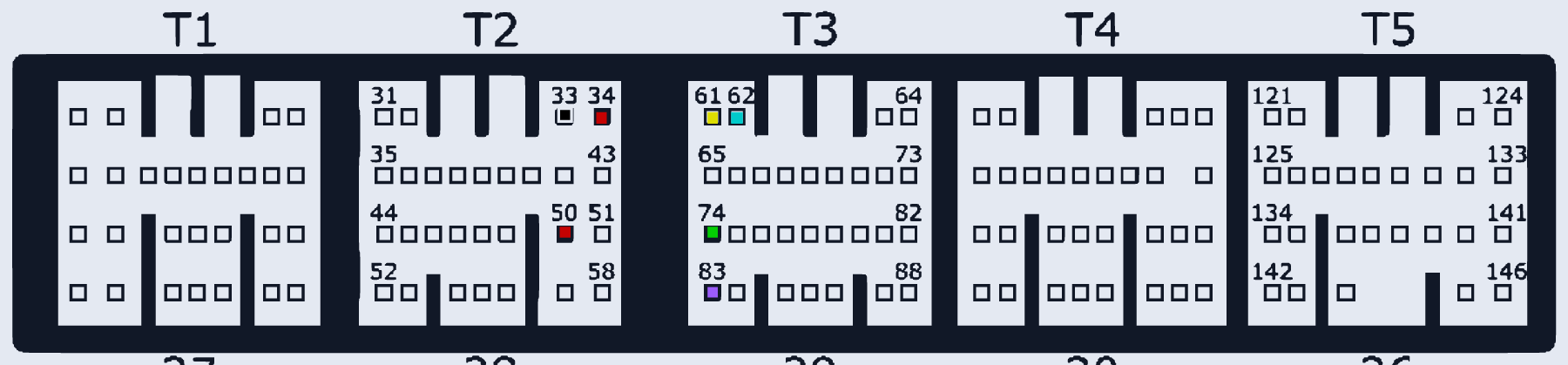

Mitsubishi Outlander 4G69 MIVEC 2003-2007, Pajero V8(V9) 2007-2008 MH8304
MITSUBISHI_OUTLANDER_PAJERO_MH8304 · разъём T1
Ставился на: Mitsubishi: Outlander, Pajero
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:34, T2:50 | |
| GND (масса) | T2:33 | |
| Vpp | T3:83 | |
| K-Line | T3:74 | |
| CAN-Low | T3:62 | не используется на этой модели (Not used) |
| CAN-High | T3:61 | не используется на этой модели (Not used) |
