Mitsubishi MH8611F

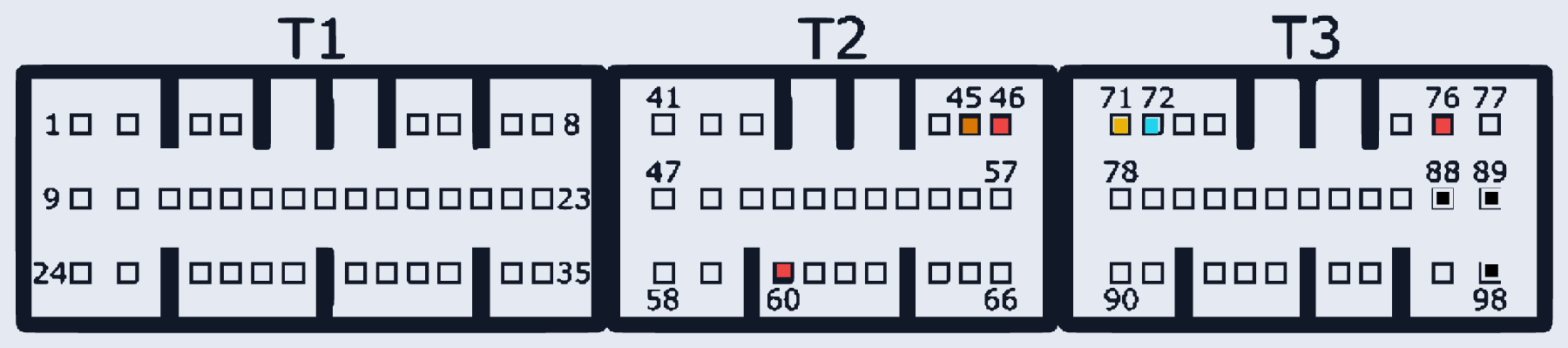

MITSUBISHI_MH8611F · MCU MH8611F · разъём T1/T2/T3
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:46, T2:60, T3:76 | Connection version 1 (картинка). Version 2: +12V=T2:56,T3:76 — тот же физический разъём |
| +12V (Vpp) | T2:45 | |
| GND (масса) | T3:88, T3:89, T3:98 | Connection version 1 (картинка). Version 2: GND=T3:88,89 (без 98) — тот же физический разъём |
| CAN-Low | T3:72 | |
| CAN-High | T3:71 |
