⚠ Не проверено — сверьте перед использованием
Mitsubishi MH8610F (доп. применение, CAN 113/114)

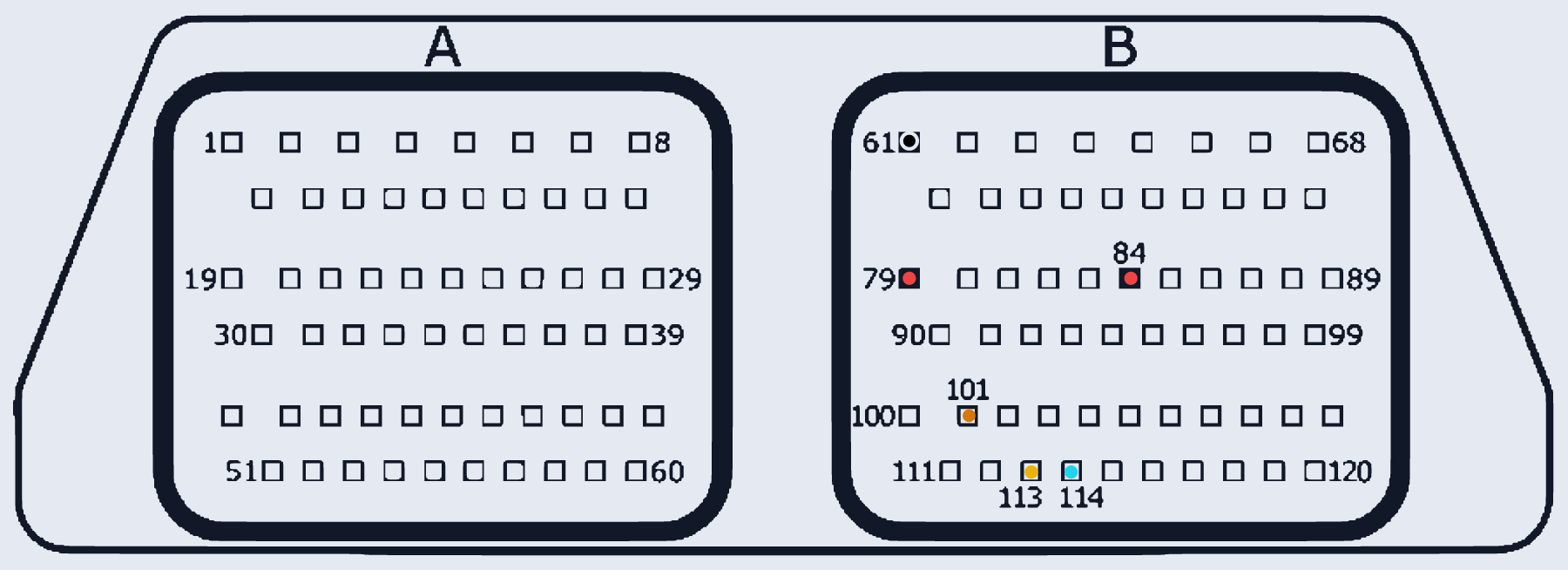

MITSUBISHI_MH8610F_V2 · MCU MH8610F · разъём A/B
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:79, B:84 | |
| +12V (Vpp) | B:101 | |
| GND (масса) | B:61 | |
| CAN-Low | B:114 | |
| CAN-High | B:113 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
