Mitsubishi MH8115F (CVT)

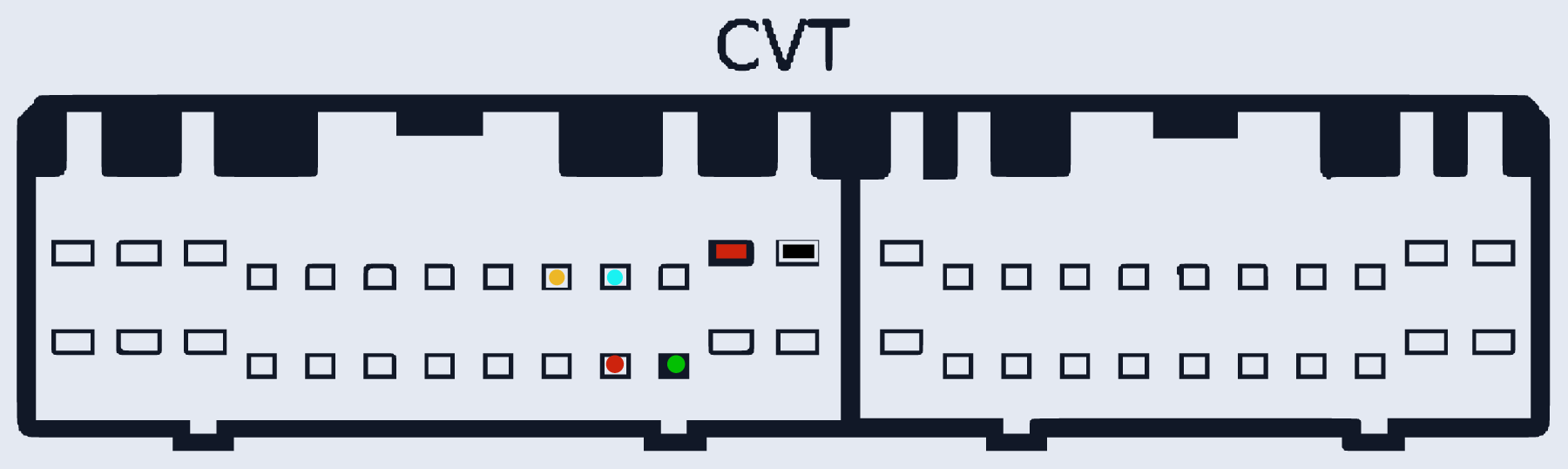

MITSUBISHI_MH8115F_CVT · MCU MH8115F · разъём CVT
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | RED | |
| +12V (Vpp) | ORANGE | |
| GND (масса) | BLACK | |
| CAN-Low | CYAN | |
| CAN-High | YELLOW | |
| K-Line | GREEN | Not used |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
