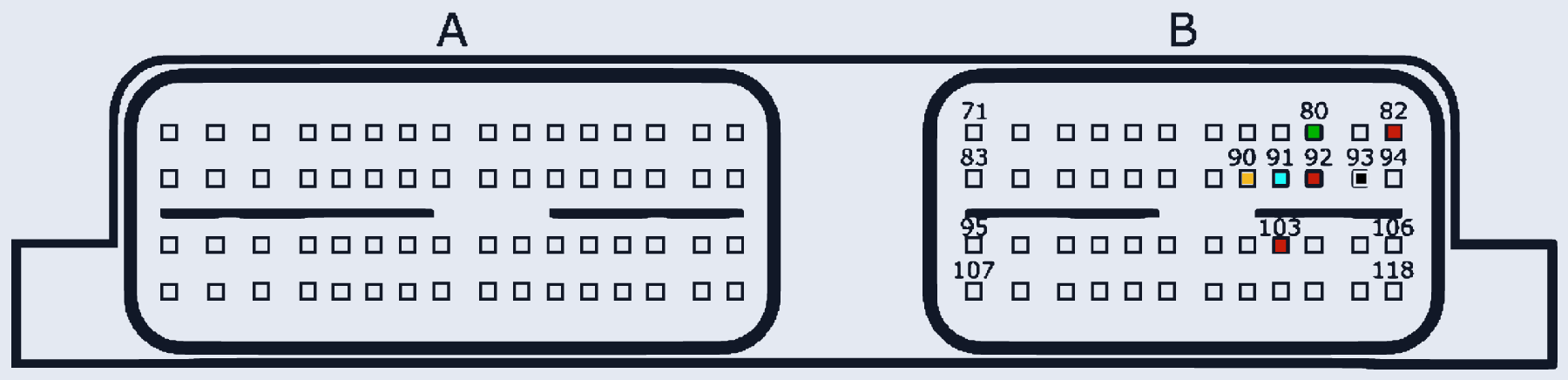

Mitsubishi MH8115F (A/B)
MITSUBISHI_MH8115F_AB · MCU MH8115F · разъём A/B
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:82, B:92 | |
| +12V (Vpp) | B:103 | |
| GND (масса) | B:93 | |
| CAN-Low | B:91 | |
| CAN-High | B:90 | |
| K-Line | B:80 | Not used |
