Mitsubishi MH7201F/MH7202F/MH7203FA

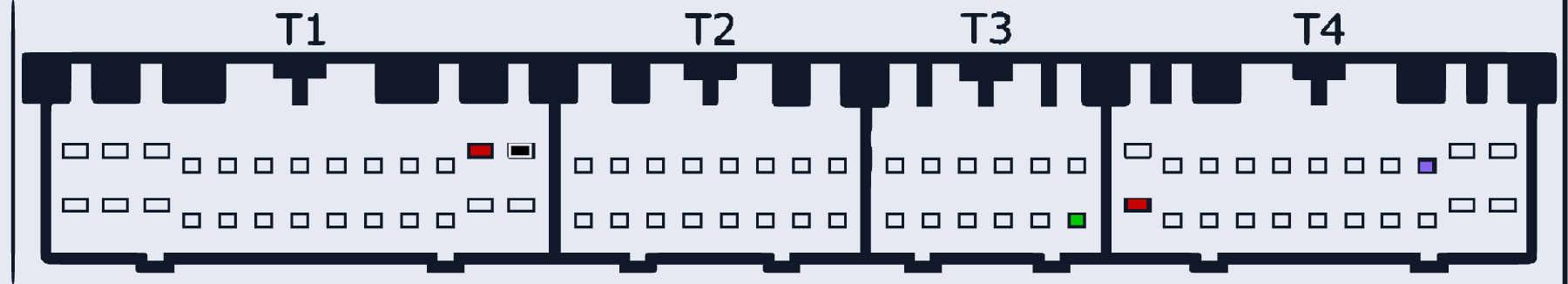

MITSUBISHI_MH7201F_MH7202F_MH7203FA · разъём T1
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1, T4 (красные точки: 1 на T1, 1 на T4) | |
| GND (масса) | T1 (чёрная точка) | |
| Vpp | T4 (фиолетовая точка) | |
| K-Line | T3 (зелёная точка) |
