Mitsubishi Lancer X 1.5L, 1.6L 4AT (2007-) TCU MH8102F

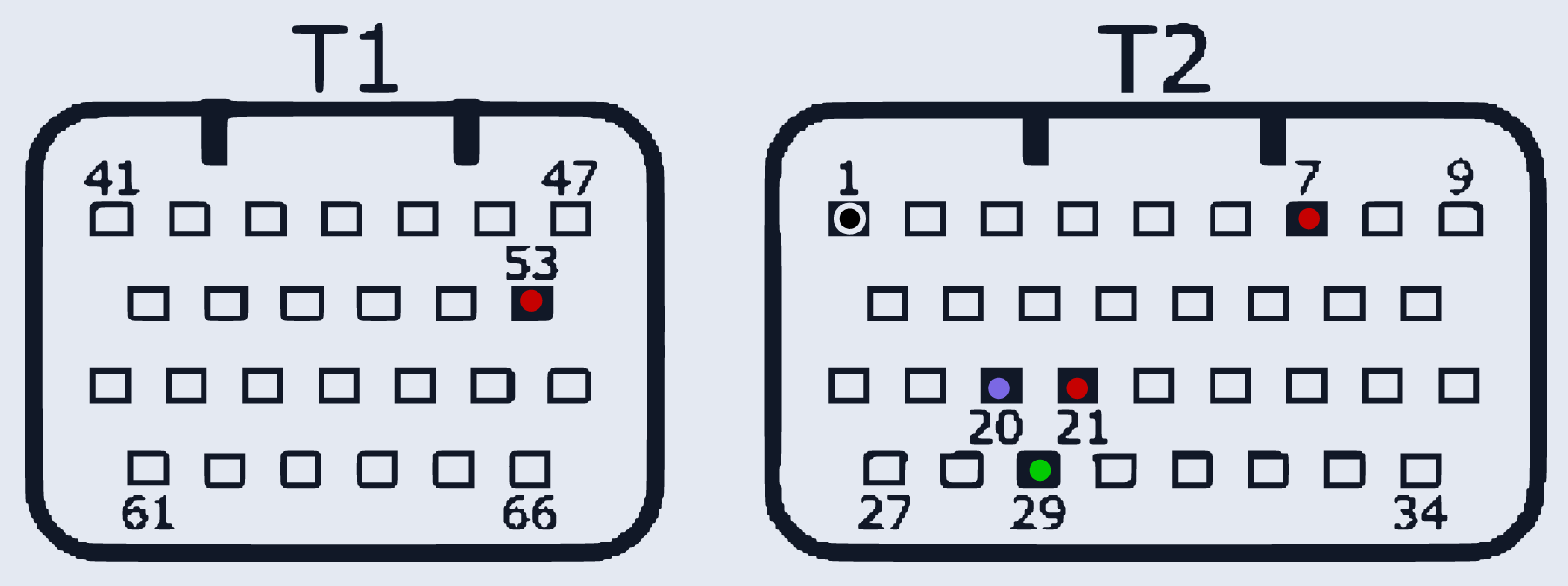

MITSUBISHI_LANCER_X_TCU_MH8102F · разъём T1
Ставился на: Mitsubishi: Lancer
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:53, T2:7, T2:21 | |
| GND (масса) | T2:1 | |
| Vpp | T2:20 | |
| K-Line | T2:29 |
