Mitsubishi Lancer EVO V-IX, Pajero 2.5-3.2, TR4 MH8206F

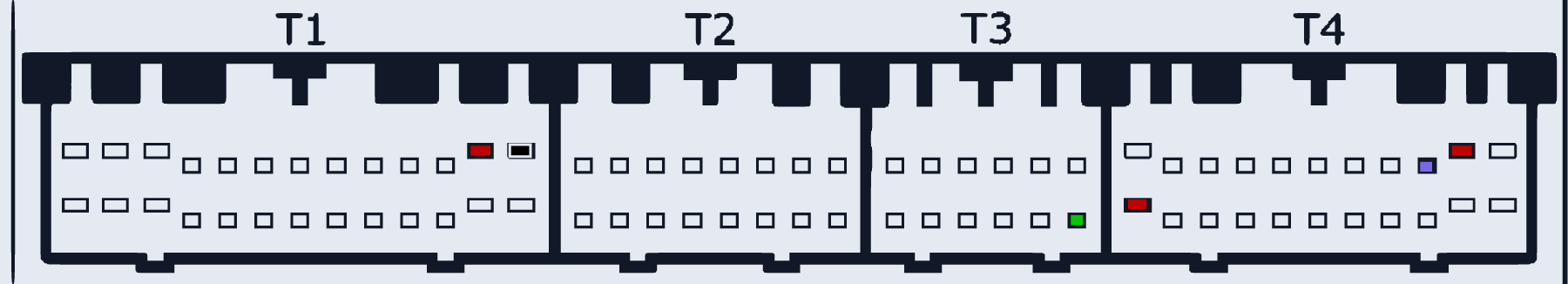

MITSUBISHI_LANCER_EVO_PAJERO_MH8206F · разъём T1
Ставился на: Mitsubishi: Lancer Evolution, Pajero
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1, T4 (красные точки: 1 на T1, 2 на T4) | |
| GND (масса) | T1 (чёрная точка) | |
| Vpp | T4 (фиолетовая точка) | |
| K-Line | T3 (зелёная точка) |
