Mitsubishi Lancer EVO IX MH8201F

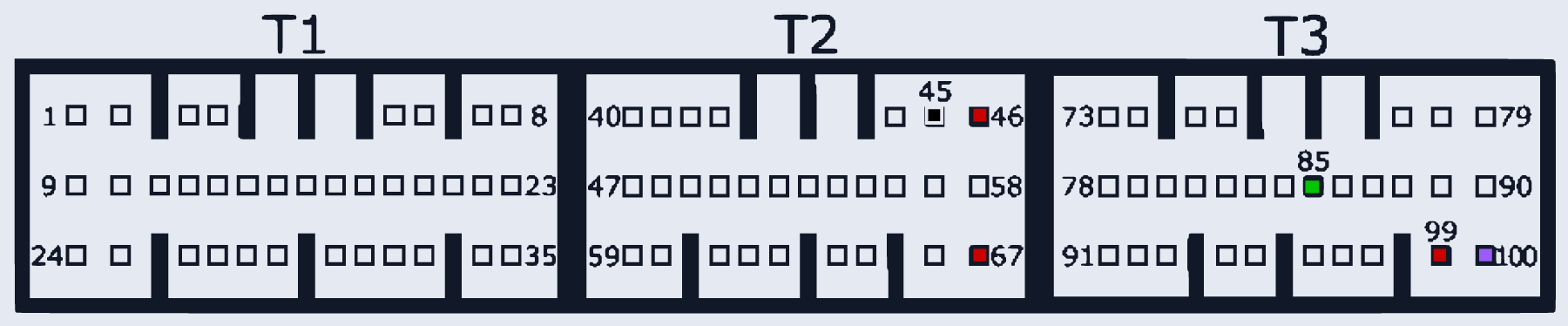

MITSUBISHI_LANCER_EVO_IX_MH8201F · разъём T1
Ставился на: Mitsubishi: Lancer Evolution
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:46, T2:67, T3:99 | |
| GND (масса) | T2:45 | |
| Vpp | T3:100 | |
| K-Line | T3:85 |
