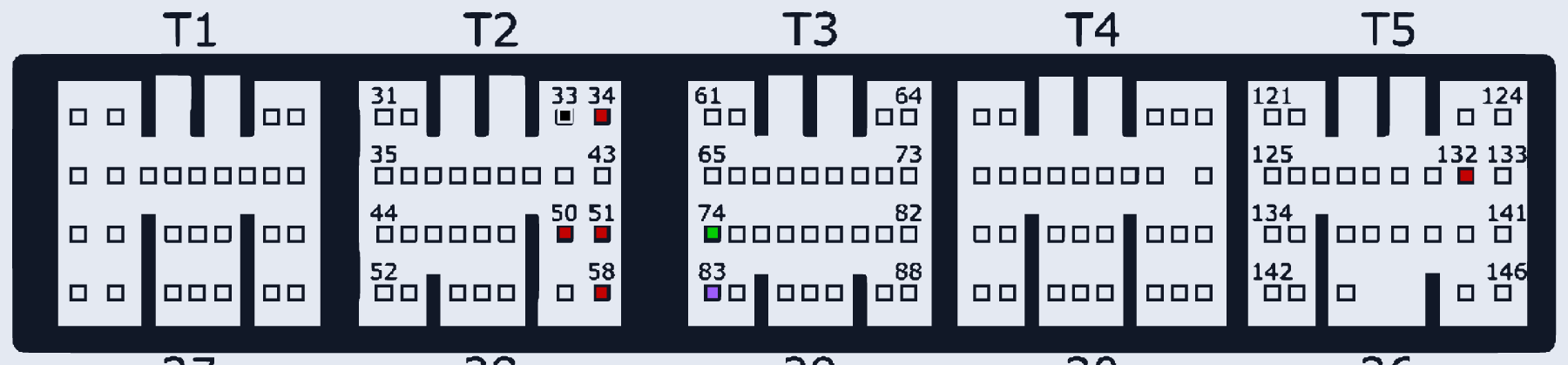

Mitsubishi Grandis 2.4L MH8304
MITSUBISHI_GRANDIS_MH8304 · разъём T1
Ставился на: Mitsubishi: Grandis
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:34, T2:50, T2:51, T2:58, T5:132 | |
| GND (масса) | T2:33 | |
| Vpp | T3:83 | |
| K-Line | T3:74 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
