Mitsubishi Galant MH8302F

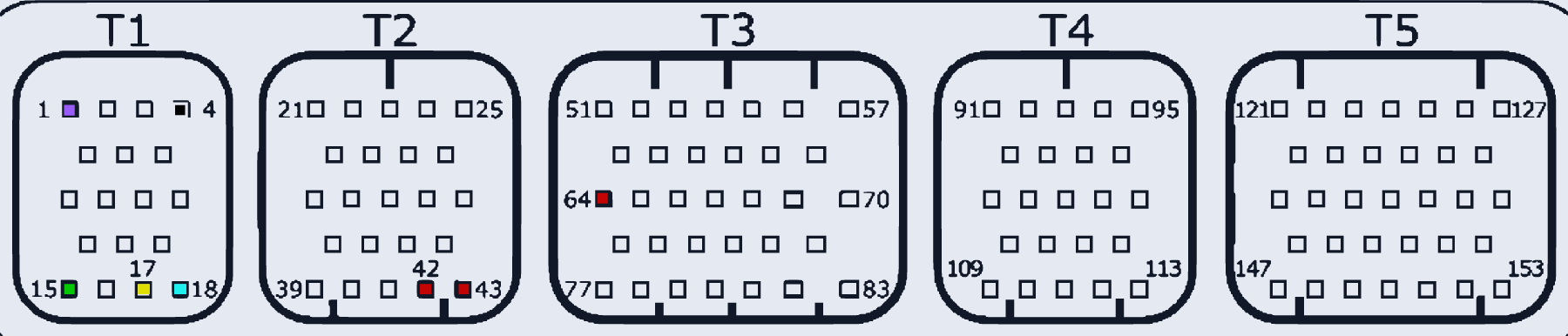

MITSUBISHI_GALANT_MH8302F · разъём T1
Ставился на: Mitsubishi: Galant
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:42, T2:43, T3:64 | |
| GND (масса) | T1:4 | |
| Vpp | T1:1 | |
| K-Line | T1:15 | |
| CAN-Low | T1:18 | не используется (Not used) |
| CAN-High | T1:17 | не используется (Not used) |
