Mitsubishi Galant (MH8304F)

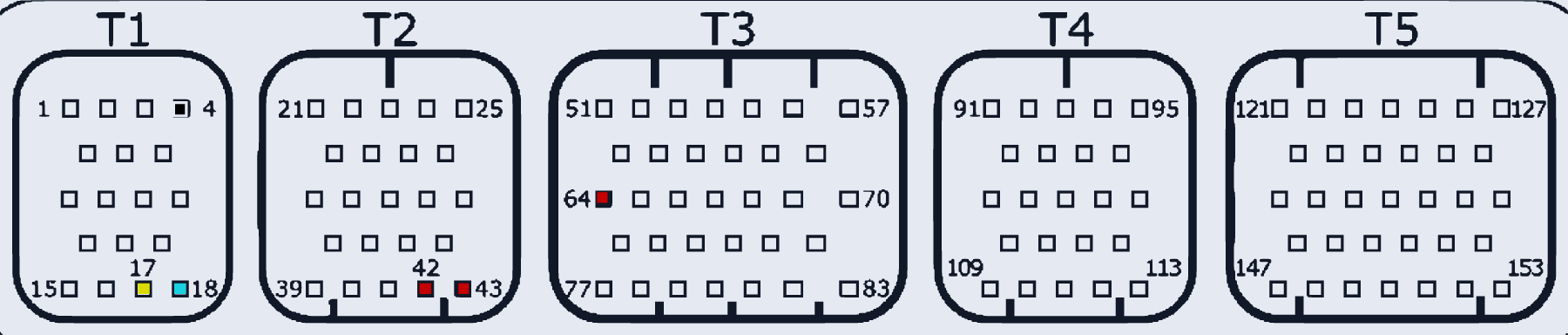

MITSUBISHI_GALANT · MCU MH8304F · разъём T1
Ставился на: Mitsubishi: Galant
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:42, T2:43, T3:64 | |
| GND (масса) | T1:4 | |
| CAN-Low | T1:18 | |
| CAN-High | T1:17 |
