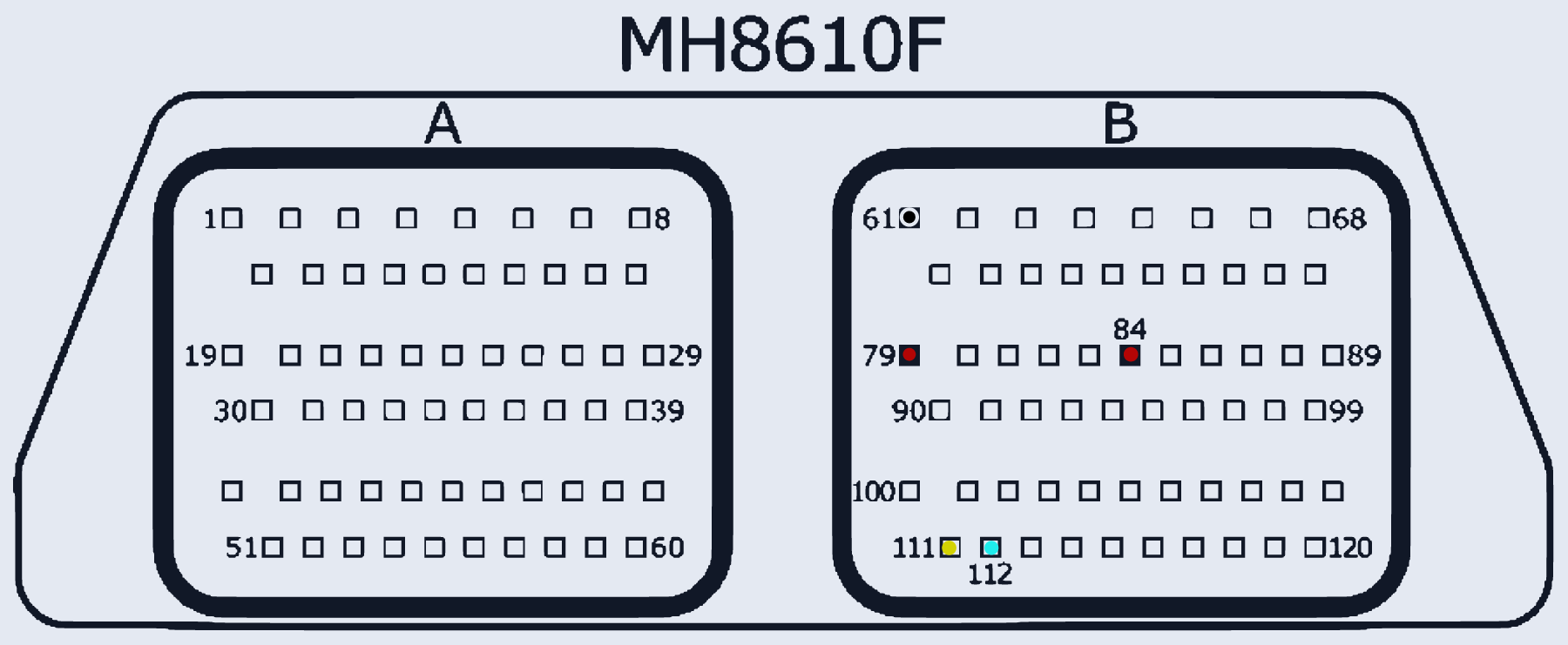

Mitsubishi Eclipse Cross/Outlander (MH8610F)
MITSUBISHI_ECLIPSE_OUTLANDER_MH8610F · MCU MH8610F · разъём A
Ставился на: Mitsubishi: Eclipse Cross, Outlander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:79, B:84 | |
| GND (масса) | B:61 | |
| CAN-Low | B:112 | |
| CAN-High | B:111 | |
| +12V (Vpp) | B:101 |
