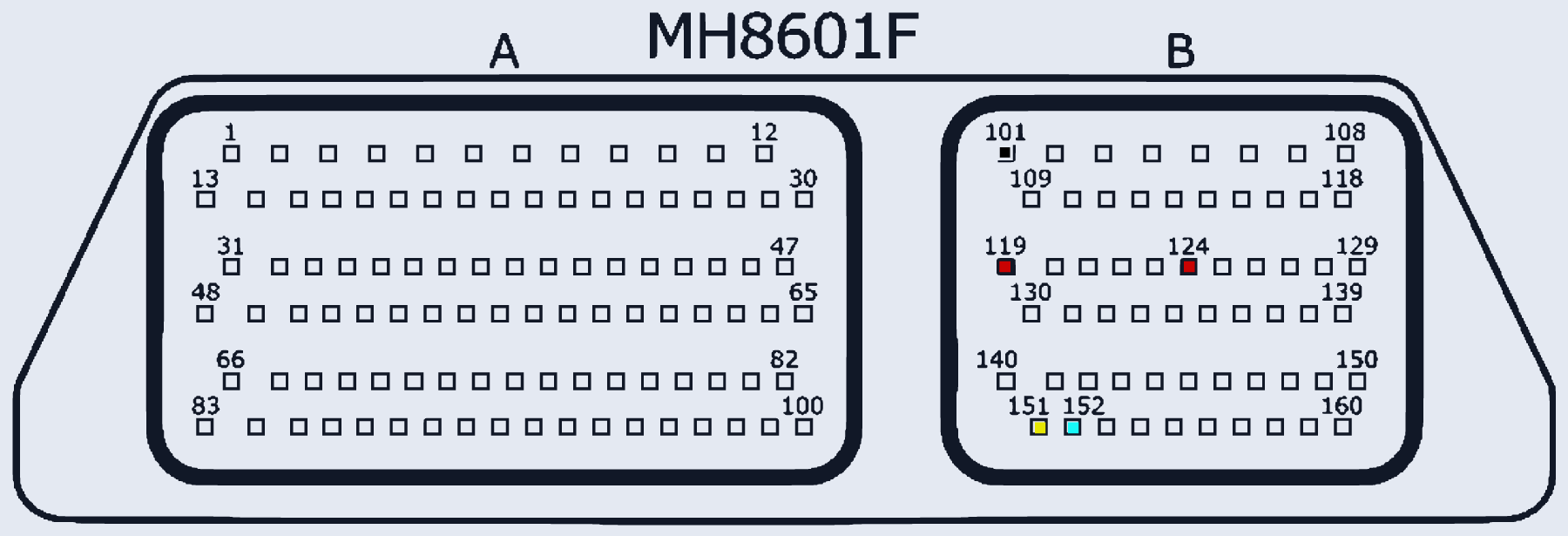

Mitsubishi Eclipse Cross/Outlander (MH8601F)
MITSUBISHI_ECLIPSE_OUTLANDER_MH8601F · MCU MH8601F · разъём A
Ставился на: Mitsubishi: Eclipse Cross, Outlander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:119, B:124 | |
| GND (масса) | B:101 | |
| CAN-Low | B:152 | Connection version 2 (картинка). Version 1: CAN-L=B:154 — тот же физический разъём |
| CAN-High | B:151 | Connection version 2 (картинка). Version 1: CAN-H=B:153 — тот же физический разъём |
| +12V (Vpp) | B:141 |
