Mitsubishi Eclipse 3.8 MH8302F

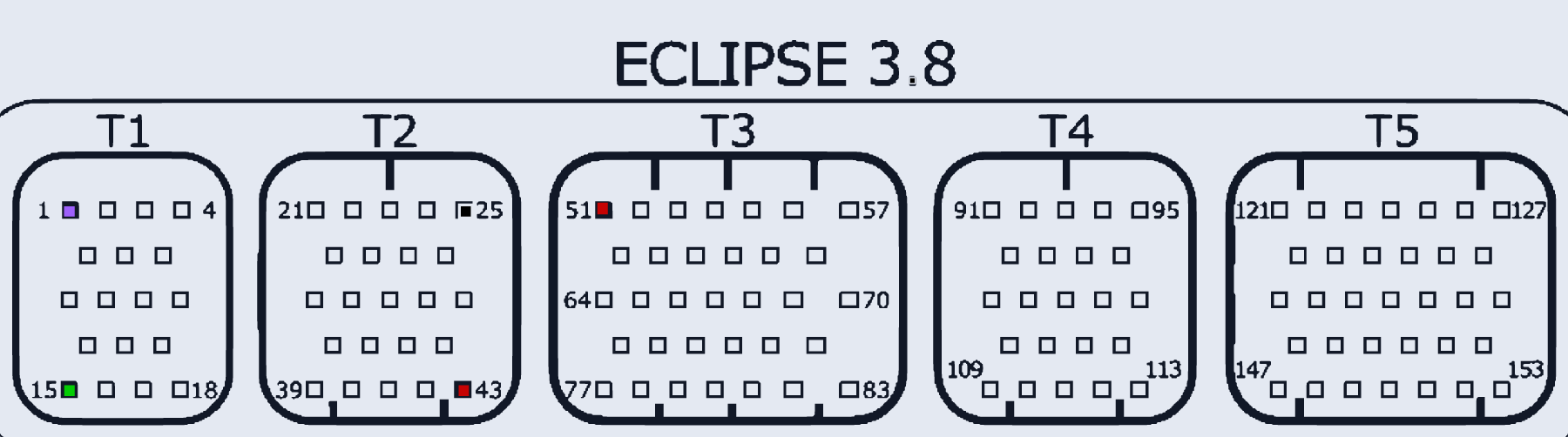

MITSUBISHI_ECLIPSE38_MH8302F · разъём T1
Ставился на: Mitsubishi: Eclipse
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:43, T3:51 | |
| GND (масса) | T2:25 | |
| Vpp | T1:1 | |
| K-Line | T1:15 |
