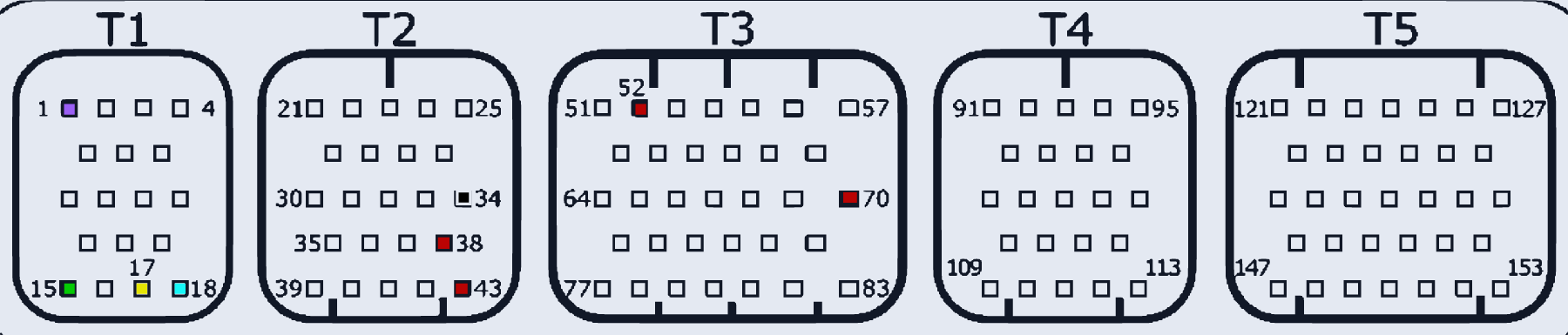

Mitsubishi Colt (2003) MH8302F
MITSUBISHI_COLT_MH8302F · разъём T1
Ставился на: Mitsubishi: Colt
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:38, T2:43, T3:52, T3:70 | |
| GND (масса) | T2:34 | |
| Vpp | T1:1 | |
| K-Line | T1:15 | |
| CAN-Low | T1:18 | не используется (Not used) |
| CAN-High | T1:17 | не используется (Not used) |
