Mitsubishi Colt (MH8104F/MH8304F)

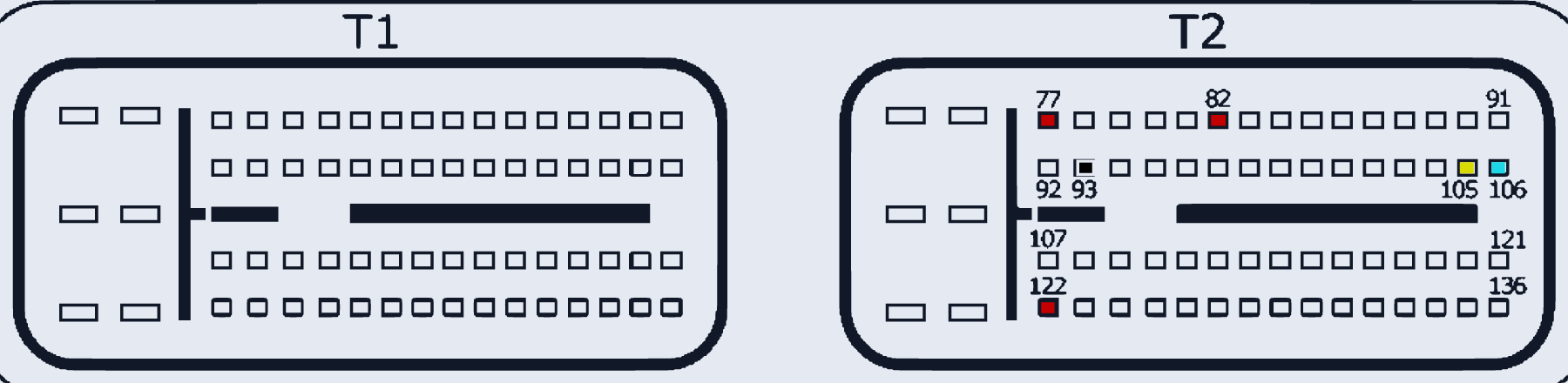

MITSUBISHI_COLT · MCU MH8104F/MH8304F · разъём T1
Ставился на: Mitsubishi: Colt
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:77, T2:82, T2:122 | |
| GND (масса) | T2:93 | |
| CAN-Low | T2:106 | |
| CAN-High | T2:105 |
