Mitsubishi Carisma, Pajero Pinin MT (GDI) MH8201F

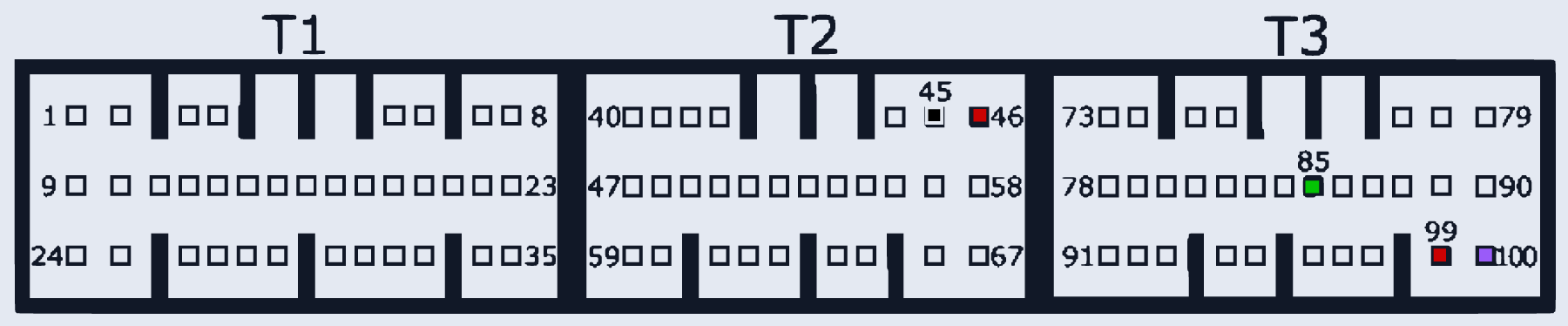

MITSUBISHI_CARISMA_PAJERO_PININ_MH8201F · разъём T1
Ставился на: Mitsubishi: Carisma, Pajero Pinin
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:46, T3:99 | |
| GND (масса) | T2:45 | |
| Vpp | T3:100 | |
| K-Line | T3:85 |
