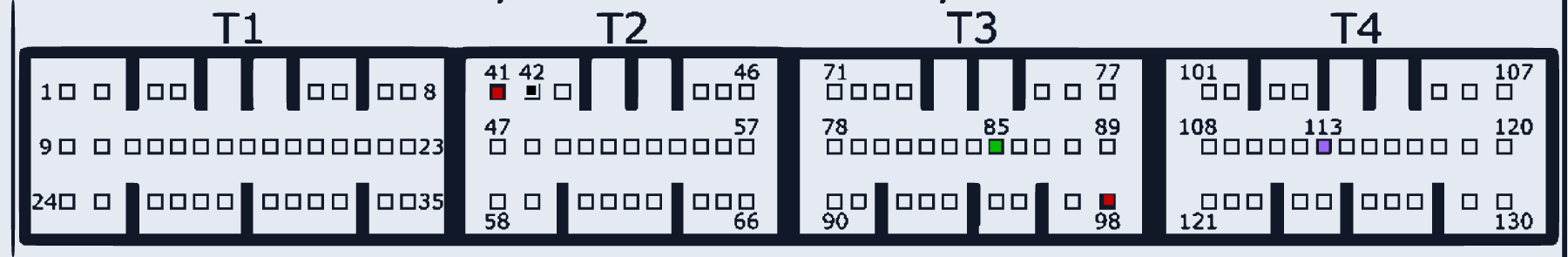

Mitsubishi Carisma, Lancer 2.0 NA, Outlander I MH8302F
MITSUBISHI_CARISMA_LANCER_OUTLANDER_MH8302F · разъём T1
Ставился на: Mitsubishi: Carisma, Lancer, Outlander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:41, T3:98 | |
| GND (масса) | T2:42 | |
| Vpp | T4:113 | |
| K-Line | T3:85 |
