Mitsubishi ASX/Outlander (Delphi MT62.1U/SPC563M)

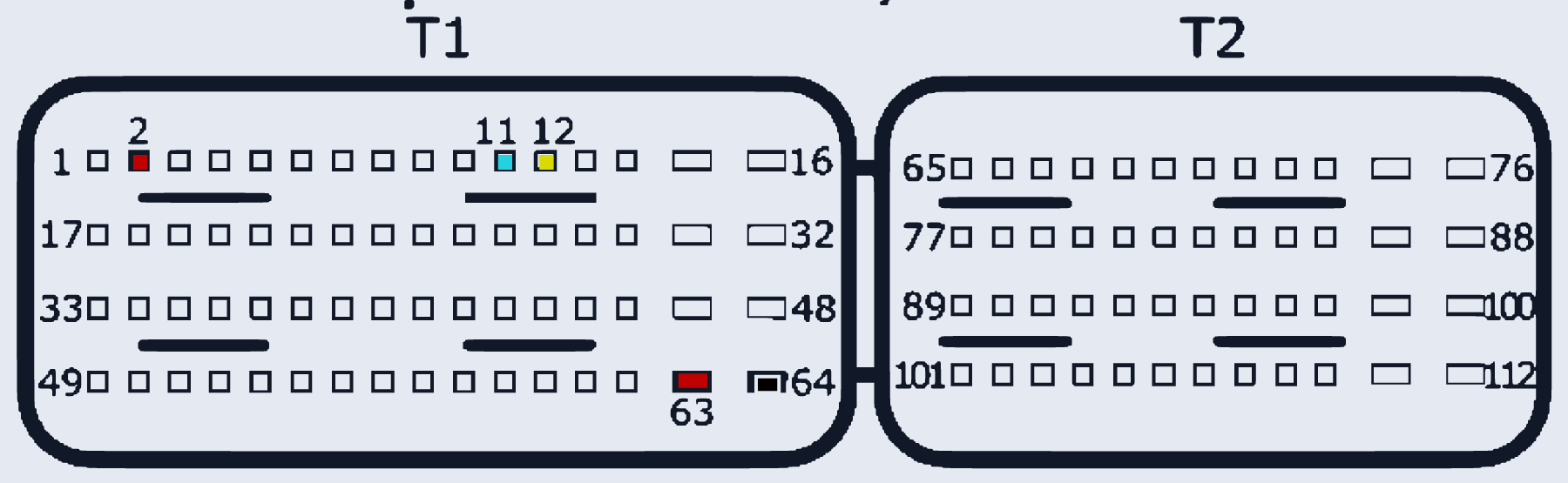

MITSUBISHI_ASX_OUTLANDER_DELPHI · MCU MT62.1U/SPC563M · разъём T1
Ставился на: Mitsubishi: ASX, Outlander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:2, T1:63 | |
| GND (масса) | T1:64 | |
| CAN-Low | T1:11 | |
| CAN-High | T1:12 |
