Mitsubishi ASX/Lancer X/Outlander XL-3 (MH8104F/MH8106F/MH8115F)

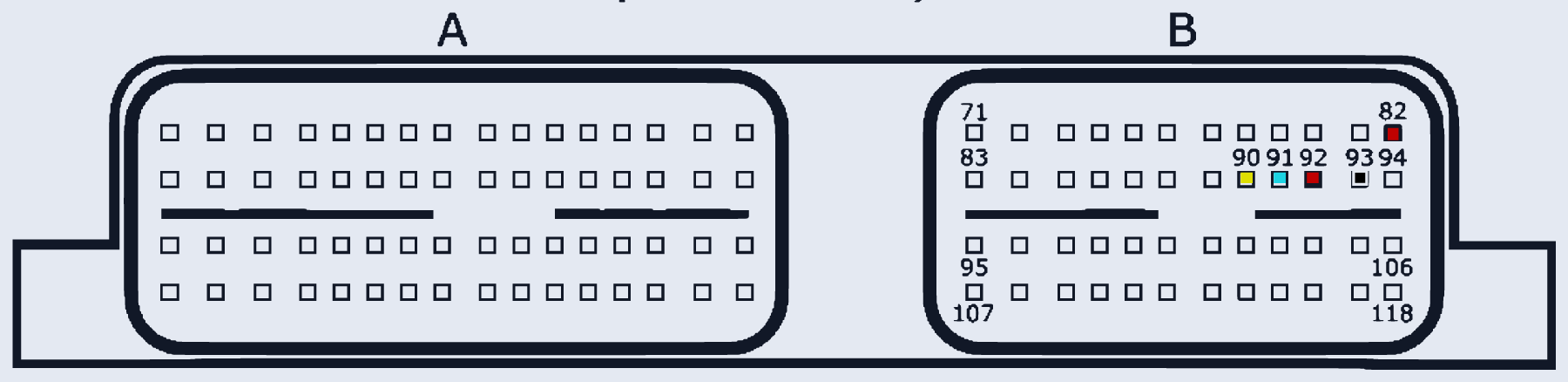

MITSUBISHI_ASX_LANCERX_OUTLANDERXL3 · MCU MH8104F/MH8106F/MH8115F · разъём A
Ставился на: Mitsubishi: ASX, Lancer, Mirage, Outlander
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:82, B:92 | |
| GND (масса) | B:93 | |
| CAN-Low | B:91 | |
| CAN-High | B:90 |
