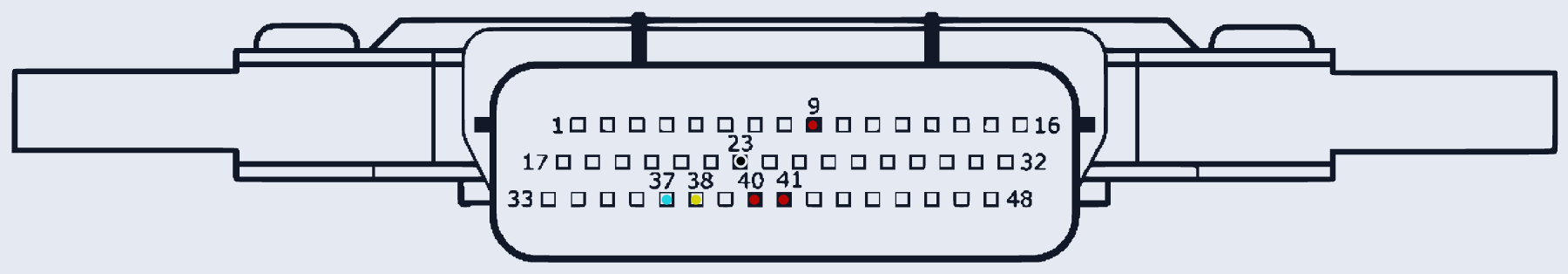

MH8111/1N83M CVT TCU / SUBARU CVT (1N83M) (Subaru)
MH8111_1N83M · MCU 1N83M · разъём 48-pin
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 40 | |
| GND (масса) | 23 | |
| CAN-Low | 37 | |
| CAN-High | 38 | |
| +12V (Vpp) | 42 |
